Module PoE BPI-7402 pour BPI-R64
Le prix initial était : 15,84 €.10,66 €Le prix actuel est : 10,66 €. INCL. VAT
- Alimente la Banana Pi BPI-R64 par le câble Ethernet, sans bloc secteur
- PoE IEEE 802.3af/at, entrée 36 à 57 V, sortie 12 V 2 A
- Jusqu’à 30 W, isolation 1 000 V et protection contre les courts-circuits
Écrivez-nous : nous vous indiquons le délai de réapprovisionnement ou vous proposons un devis, y compris pour plusieurs unités.
Réponse sous 24/48 h.
- Description
Description

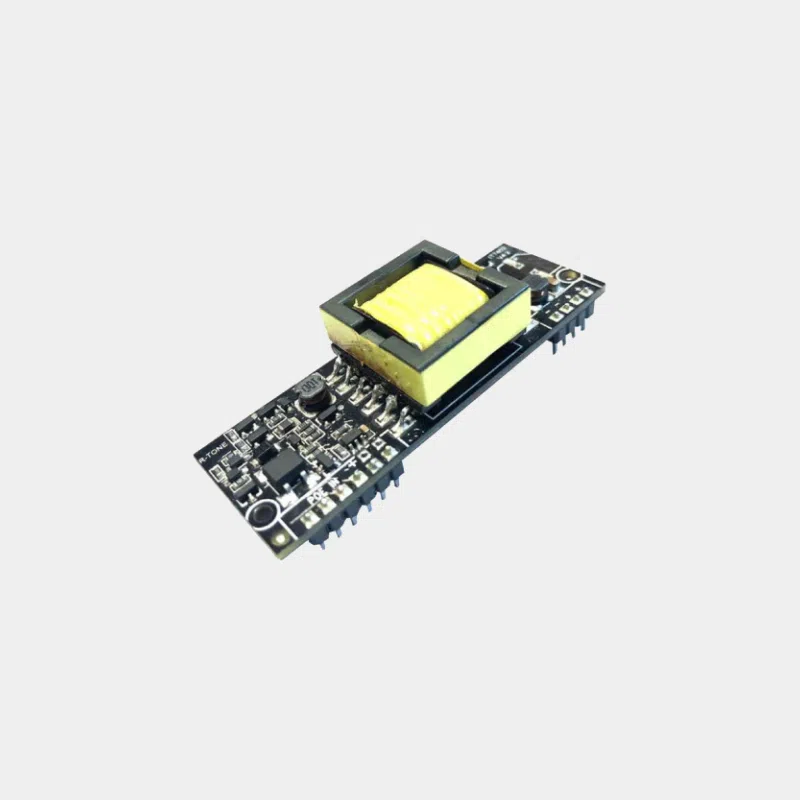

Module PoE BPI-R64 (BPI-7402) : alimenter le routeur Banana Pi par le câble réseau

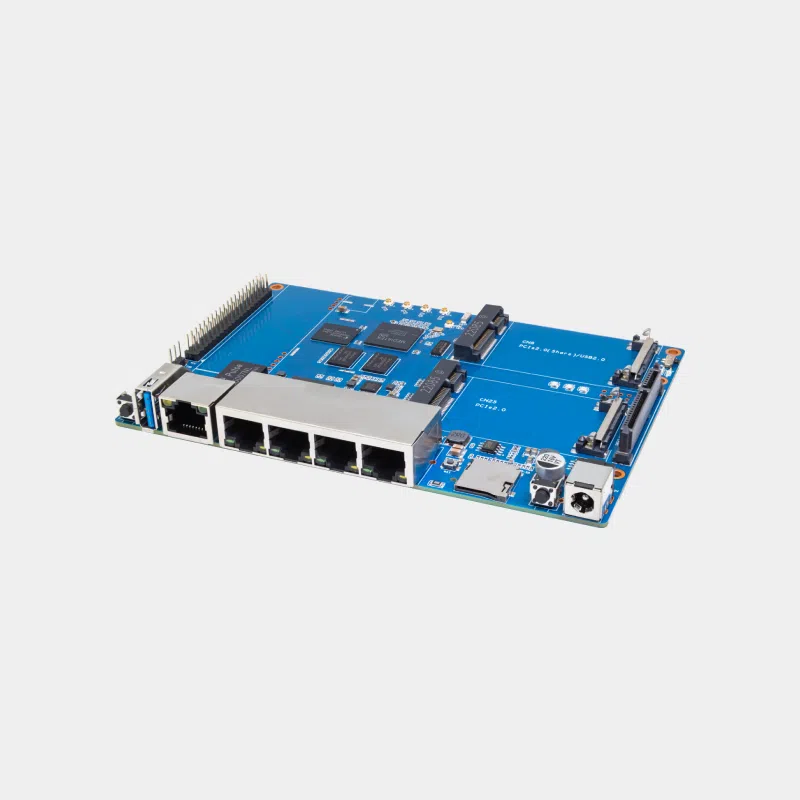

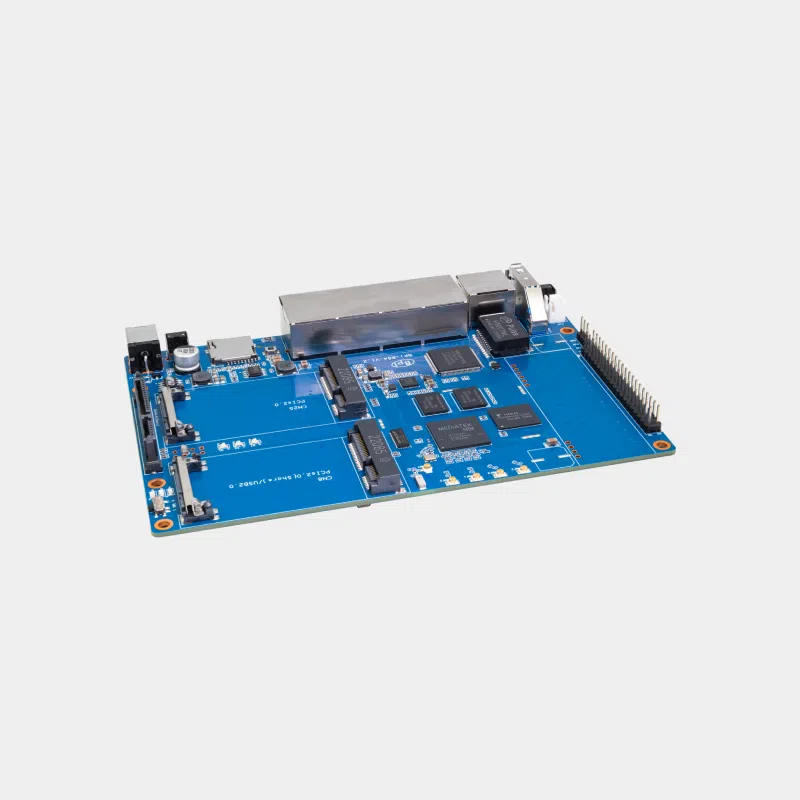

Visit BPI-7402 est le module PoE (Power over Ethernet) conçu par Banana Pi pour la Banana Pi BPI-R64. Il extrait l’énergie d’un câble Ethernet catégorie 5 conforme IEEE 802.3af / 802.3at et la convertit en 12 V / 2 A, exactement la tension et l’intensité d’alimentation de la R64. Résultat : un seul câble pour les données et l’énergie, sans bloc secteur près du routeur.
Highlights
- Jusqu’à 30 W de puissance de sortie, classe PoE 4.
- Large plage d’entrée : 36 à 57 V, compatible avec les switchs et injecteurs PoE standards.
- Isolation par transformateur de 1 000 V entre entrée et sortie.
- Convertisseur DC/DC à haut rendement, faible ondulation et protection contre les courts-circuits.
- Insensible à la polarité : accepte l’énergie sur les paires de données (1-2 / 3-6) ou sur les paires libres (4-5 / 7-8).
Technical specifications
| Element | BPI-7402 |
|---|---|
| Normes | IEEE 802.3af et IEEE 802.3at |
| Classe PoE | Classe 4 fixe |
| Tension d’entrée | 36 à 57 V |
| Output | 12 V / 2 A, 30 W maximum |
| Isolation | 1 000 V entrée / sortie |
| Protections | Court-circuit en sortie |
| Signal | Broche AT-DET pour détecter une classification 802.3at à deux événements |
| Température de stockage | -40 à 100 °C |
| Carte cible | Banana Pi BPI-R64 |
Lequel choisir ?
| Module | Carte cible | Output | Isolation | Montage |
|---|---|---|---|---|
| BPI-7402 | BPI-R64 | 12 V, 30 W max | 1 000 V | Sur l’interface PoE prévue sur la R64 |
| BPI-5400B | BPI-F3 | 12 V (variante RT5400B), 30 W max | 1 500 V | À souder sur la carte |
Chaque module est calibré pour sa carte : prenez le BPI-7402 pour une R64, le BPI-5400B pour une BPI-F3.
Compatibilité et pièges à éviter
- Il faut une source PoE : un switch ou un injecteur 802.3af/at. Un câble réseau ordinaire relié à une box ne fournit aucune énergie.
- Classe 4 et vieux équipements : un équipement 802.3af ou 802.3at de type 1 traitera le module en classe 0, soit au plus 15,4 W côté source. Pour disposer des 30 W, utilisez une source 802.3at (PoE+).
- Négociation logicielle : certains switchs ne délivrent que 15,4 W tant qu’ils n’ont pas reçu la confirmation de type 2 par la couche liaison.
- Budget énergétique : avec un disque SATA, un modem 4G et des clés USB, gardez une marge sous les 30 W.
- Réservé à la R64 : sa sortie 12 V ne convient pas aux cartes alimentées en 5 V.
Mise en service pas à pas
- Coupez l’alimentation de la R64 et débranchez le bloc 12 V.
- Installez le module sur l’interface PoE prévue par Banana Pi, en respectant son orientation.
- Reliez le port WAN ou LAN de la R64 à un port PoE de votre switch ou à la sortie « PoE » d’un injecteur.
- Vérifiez dans l’interface du switch la classe détectée et la puissance allouée, puis surveillez la stabilité au premier démarrage.
Accessoires conseillés
- Switch PoE+ TP-Link 4 ports : source 802.3at pour un ou plusieurs routeurs.
- Raspberry Pi PoE+ Injector : 30 W, 802.3af/at, pour ajouter le PoE à un seul port (cordon secteur C13 non inclus).
- Câble Ethernet RJ45 CAT6 : transporte données et énergie jusqu’à la R64.
Usages
- Routeur ou point d’accès R64 installé au plafond, dans un faux plafond ou une armoire sans prise électrique.
- Passerelle IoT en extérieur abrité, alimentée depuis le local technique.
- Comprendre le PoE avant de câbler : lisez PoE : alimenter et connecter avec un seul câble.
Frequently asked questions
Le BPI-7402 est-il compatible avec la BPI-R64 ?
Oui, c’est le module PoE présenté par Banana Pi pour la R64, qui dispose d’une interface prévue pour l’accueillir.
Quelle puissance fournit-il ?
Jusqu’à 30 W, sous 12 V / 2 A, à condition que la source soit en 802.3at.
Fonctionne-t-il avec un switch PoE 802.3af ?
Oui, mais la source le verra en classe 0 et limitera la puissance à 15,4 W, ce qui peut suffire pour une R64 peu chargée.
Faut-il encore le bloc secteur 12 V ?
Non, une fois le module installé et la source PoE branchée, le câble réseau suffit.
Est-il protégé contre les erreurs de câblage ?
Il est insensible à la polarité et protégé contre les courts-circuits en sortie.
Retrouvez les accessoires Banana Pi ; sur monraspberry.com, le BPI-7402 est un produit officiel et testé, retour sous 14 jours avec autorisation de retour, livraison en point relais offerte dès 200 € d’achats et paiement par Visa, Mastercard, PayPal, Apple Pay ou Google Pay.
