Module PoE BPI-5400B pour BPI-F3
15,90 € INCL. VAT
- Ajoute l’alimentation PoE à la Banana Pi BPI-F3 par son port RJ45-2
- IEEE 802.3af/at, entrée 36 à 57 V, sortie 12 V jusqu’à 30 W
- Isolation 1 500 V, pont redresseur intégré, module à souder sur la carte
Écrivez-nous : nous vous indiquons le délai de réapprovisionnement ou vous proposons un devis, y compris pour plusieurs unités.
Réponse sous 24/48 h.
- Description
Description

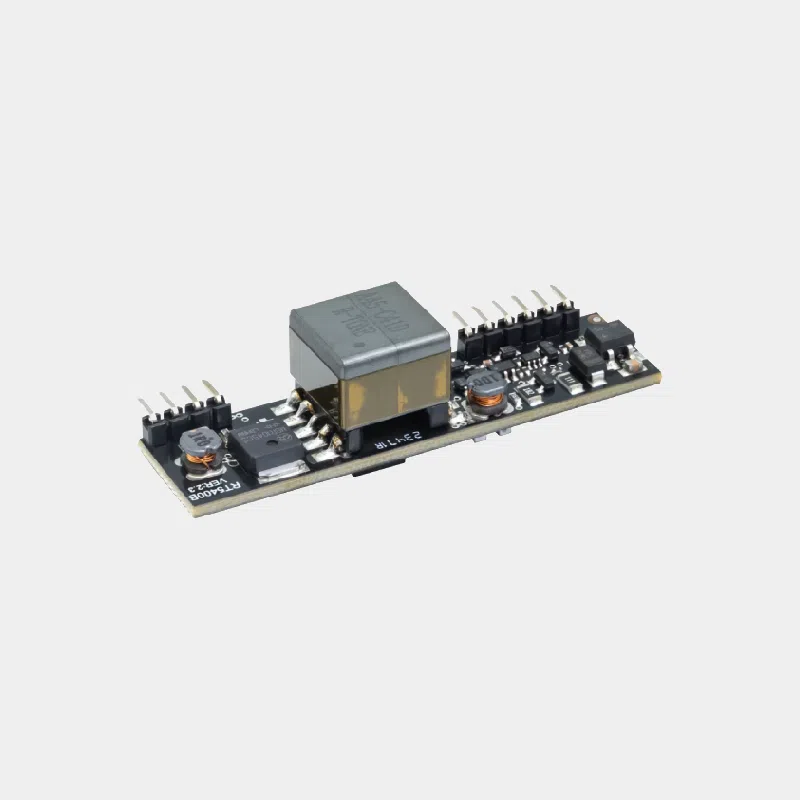

Module PoE BPI-F3 (BPI-5400B) : alimenter la Banana Pi BPI-F3 par Ethernet
Le BPI-5400B est un module PoE isolé de 30 W de la série BPI-5400, dans sa variante 12 V (marquage RT5400B), prévu pour la Banana Pi BPI-F3. Banana Pi l’a prévu pour la Banana Pi BPI-F3, la carte RISC-V SpacemiT K1 à huit cœurs : une fois soudé sur la carte, il l’alimente par le port RJ45-2 depuis un switch ou un injecteur IEEE 802.3af / 802.3at.
Highlights
- 30 W maximum de puissance de sortie.
- Entrée 36 à 57 V, la plage des équipements PoE standards.
- Isolation par transformateur de 1 500 V entre entrée et sortie.
- Pont redresseur intégré sur la version 5400B (la 5400BS en est dépourvue).
- Convertisseur DC/DC à haut rendement, faible bruit et protection contre les courts-circuits.
Technical specifications
| Element | BPI-5400B (12 V) |
|---|---|
| Normes | IEEE 802.3af et IEEE 802.3at |
| Input | 36 à 57 V |
| Sortie nominale | 12 V, 30 W maximum |
| Isolation | 1 500 V |
| Pont redresseur | Intégré |
| Housing | DIP, perçage recommandé 1,2 mm |
| Broches | VA1, VA2, VB1, VB2, condensateur externe, -VDC, +VDC, ajustement ADJ |
| Carte cible | Banana Pi BPI-F3, port RJ45-2 |
Lequel choisir ?
| Module | Carte cible | Output | Isolation | Montage |
|---|---|---|---|---|
| BPI-5400B | BPI-F3 | 12 V, 30 W max | 1 500 V | À souder |
| BPI-7402 | BPI-R64 | 12 V / 2 A, 30 W max | 1 000 V | Interface PoE de la R64 |
Les deux modules ont la même puissance, mais chacun correspond au brochage et à l’emplacement de sa carte.
Compatibilité et pièges à éviter
- Soudure obligatoire : Banana Pi indique qu’il faut souder le module RT5400B sur la F3. Ce n’est pas un module enfichable.
- Bonne variante : la série existe en 12 V et en 24 V ; la F3, alimentée en 12 V, demande la version 12 V.
- Port RJ45-2 uniquement : l’énergie arrive par le second port Ethernet de la F3, pas par le premier.
- Source PoE requise : switch ou injecteur 802.3af/at. Pour tirer 30 W, privilégiez une source 802.3at.
- Budget énergétique : la F3 peut accueillir SSD, modem et périphériques USB 3.0 ; au-delà de 30 W, revenez à une alimentation classique.
Mise en service pas à pas
- Travaillez carte hors tension, sur un plan antistatique, avec un fer à souder adapté aux composants traversants.
- Placez le module RT5400B sur l’empreinte prévue près du port RJ45-2 et soudez ses broches ; le condensateur externe de 22 à 100 µF 63 V demandé par la fiche technique doit être présent.
- Contrôlez visuellement les soudures, puis reliez le port RJ45-2 à une source 802.3af/at.
- Au premier démarrage, débranchez toute autre alimentation pour valider le fonctionnement en PoE seul.
Si vous n’êtes pas à l’aise avec la soudure, confiez l’opération à un atelier électronique : une erreur sur un circuit alimenté en 48 V peut endommager la carte.
Accessoires conseillés
- Switch PoE+ TP-Link 4 ports : source 802.3at pour la F3.
- Raspberry Pi PoE+ Injector : 30 W 802.3af/at sur un seul port (cordon C13 non inclus).
- RJ45 CAT6 Ethernet cable : pour relier la source PoE au port RJ45-2.
Usages
- BPI-F3 en passerelle ou en nœud de calcul RISC-V installé loin d’une prise.
- Plusieurs cartes alimentées depuis un seul switch dans une baie de test.
- Découvrir le principe : le PoE expliqué sur notre blog.
Frequently asked questions
Le BPI-5400B est-il compatible avec la BPI-F3 ?
Oui, c’est le module RT5400B que Banana Pi indique pour ajouter le PoE à la F3, via son port RJ45-2.
Faut-il souder le module ?
Oui, la documentation Banana Pi précise qu’il se soude sur la carte.
Quelle puissance fournit-il ?
Jusqu’à 30 W en sortie 12 V, avec une source 802.3at.
Peut-on l’utiliser sur une autre carte ?
Ce module est proposé ici pour la F3. Banana Pi cite aussi le RT5400B pour des cartes réseau personnalisées, mais cela demande des modifications matérielles.
Quelle source PoE utiliser ?
Un switch ou un injecteur conforme 802.3af ou 802.3at délivrant 36 à 57 V.
Le PoE remplace-t-il l’alimentation habituelle de la F3 ?
Oui, tant que la consommation totale reste sous 30 W. Avec un SSD NVMe, un modem et plusieurs périphériques USB alimentés, mesurez la consommation réelle avant de supprimer le bloc 12 V.
Le port RJ45-2 garde-t-il son débit Gigabit ?
Oui, le PoE transporte l’énergie sur le même câble sans remplacer la liaison de données Gigabit du port.
Parcourez l’univers Banana Pi ; sur monraspberry.com, le BPI-5400B est un produit officiel et testé, retour sous 14 jours avec autorisation de retour, livraison en point relais offerte dès 200 € d’achats et paiement par Visa, Mastercard, PayPal, Apple Pay ou Google Pay.
