Boîtier pour IO Board Compute Module 5
17,20 € INCL. VAT
- Boîtier métal officiel pour Compute Module 5 IO Board, 170 x 94 x 28 mm
- Ventilateur PWM 21,7 dB, découpes HDMI, Ethernet, USB, microSD et antenne
- Place pour SSD M.2 ou PoE+ HAT+, fentes caméras et écrans
Entreprise, école ou collectivité ? Compte professionnel Offres éducation
- Description
Description

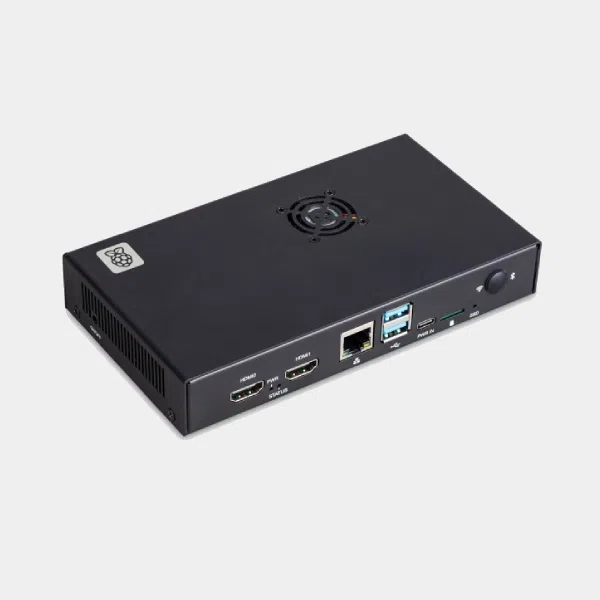

Boîtier pour Compute Module 5 IO Board : le boîtier métal ventilé officiel du CM5IO
Visit boîtier IO pour Compute Module 5 est l’enceinte officielle de la Compute Module 5 IO Board. En tôle métallique deux parties, il protège la carte et son CM5, intègre un ventilateur pilotable et laisse accès à tous les connecteurs utiles. Il transforme votre prototype CM5IO en appareil compact, prêt à poser sur un bureau ou dans une baie.
Highlights
- Tôle métallique deux parties, environ 350 g.
- Ventilateur brushless PWM avec tachymètre, 21,7 dB, amovible.
- Découpes pour HDMI, Ethernet, USB-A, alimentation USB-C et lecteur microSD.
- Fentes pour les nappes de caméras CSI-2 ou d’écrans DSI.
- Passage d’antenne SMA pour le kit d’antenne Wi-Fi.
- Place pour un SSD M.2 ou un PoE+ HAT+ à l’intérieur.
Technical specifications
| Features | Value |
|---|---|
| Dimensions | 170 x 94 x 28 mm |
| Weight | environ 350 g |
| Material | tôle métallique |
| Ventilateur | brushless 5 V via connecteur 4 broches de l’IO Board, PWM et tachymètre |
| Vitesse maximale | 8000 tr/min (plus ou moins 15 %) |
| Débit d’air | 2,46 CFM |
| Bruit | 21,7 dB |
| Consumption | 0,85 W |
| Cable length | 150 mm |
| Production | jusqu’à au moins janvier 2036 |
Lequel choisir ?
| Solution | Carte hébergée | Cooling | Pour qui ? |
|---|---|---|---|
| Boîtier IO CM5 (cette fiche) | Compute Module 5 IO Board et Compute Module 5 | ventilateur PWM | développement et petites séries CM5 |
| Official Raspberry Pi 5 case | Raspberry Pi 5 | ventilateur intégré | projet monocarte |
| Mini-PC industriel EDATEC ED-IPC1100 | intégrée (Compute Module) | selon fabricant | terrain : 4G, RS485, rail DIN |
Notre conseil : ce boîtier est le complément naturel de l’IO Board CM5. Pour un déploiement en armoire électrique, un mini-PC industriel prêt à l’emploi fait gagner du temps.
Compatibilité et pièges à éviter
- IO Board CM5 uniquement : le boîtier n’accepte pas d’autre carte.
- Deux versions : la version 2 loge ventilateur et dissipateur CM5 ensemble ; la version 1 impose de retirer le ventilateur pour installer le dissipateur.
- Antenne : branchez le connecteur U.FL sur le module avant de poser le dissipateur, plus simple d’accès.
- microSD : lecteur push-push, contacts vers le bas ; un patin silicone évite qu’une carte tombe dans le boîtier.
- Ventilateur : reliez-le au connecteur FAN (J14) de l’IO Board.
Montage en quelques étapes
- Ouvrez le boîtier en retirant les vis latérales, puis séparez le capot de la base.
- Installez le CM5 sur l’IO Board, posez l’ensemble dans la base et fixez-le avec quatre vis M2.5 dans les trous d’angle.
- Branchez le ventilateur du capot sur le connecteur FAN de la carte, ou retirez-le si vous n’en voulez pas.
- Ajoutez les options : antenne SMA, dissipateur, SSD M.2, HAT, nappes caméra ou écran passées par les fentes arrière.
- Refermez en alignant le bouton d’alimentation, sans serrer les vis à l’excès.
Box contents
- boîtier deux parties avec ventilateur préinstallé
- vis de fixation de la carte et du capot
- patin silicone pour le lecteur microSD
Accessoires conseillés
- Kit d’antenne officielle Raspberry Pi : se fixe dans le passage SMA prévu.
- Alimentation Raspberry Pi USB-C 27 W : alimentation 5 V 5 A de l’IO Board.
- SSD NVMe M.2 2242 WaveShare : pour l’emplacement M.2 de la carte, logé dans le boîtier.
Usages et projets
- Environnements exigeants : déployer un mini-PC industriel Raspberry Pi.
- Calcul en périphérie : cluster Edge AI avec le CM5.
- Démonstrateur ou banc de test protégé pour salons et laboratoires.
Frequently asked questions
Ce boîtier convient-il à la Compute Module 5 IO Board ?
Oui, il est conçu exclusivement pour elle, avec son Compute Module 5 installé.
Peut-on utiliser le dissipateur CM5 avec le ventilateur ?
Oui avec la version 2 du boîtier. Sur la version 1, il faut retirer le ventilateur.
Peut-on brancher une caméra ou un écran DSI ?
Oui, les nappes passent par les fentes à l’arrière vers les ports CAM/DISP de la carte.
Le ventilateur est-il bruyant ?
Raspberry Pi annonce 21,7 dB ; il est piloté en PWM par le système.
La carte IO et le module sont-ils inclus ?
Non, le boîtier est vendu seul.
Peut-on y loger un SSD NVMe ?
Oui. Le boîtier laisse la place à un SSD dans l’emplacement M.2 de l’IO Board, ou à un PoE+ HAT+ pour alimenter l’ensemble par le câble réseau.
