Banana Pi BPI-F2P
108,00 € TTC
- Carte de contrôle industriel pour passerelles série RS232 et RS485 vers réseau IP
- SoC Sunplus SP7021 : quatre Cortex-A7, cœurs ARM926 et 8051, TPM 2.0
- Deux ports Ethernet, PoE par module, fonctionnement de -40 à +85 °C
Entreprise, école ou collectivité ? Compte professionnel Offres éducation
- Description
Description

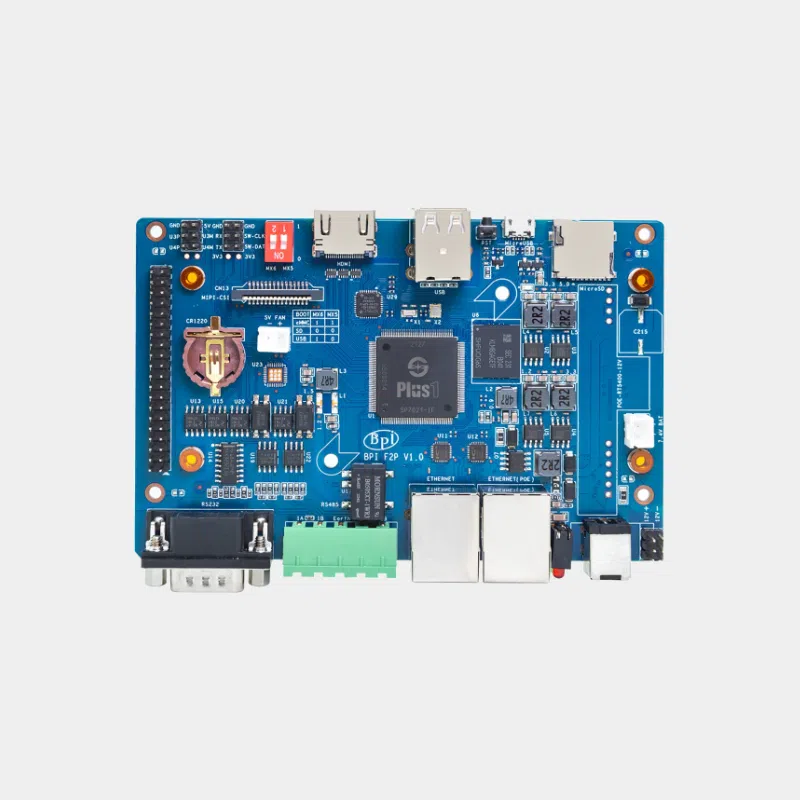

Banana Pi BPI-F2P : carte industrielle avec RS232, RS485, TPM 2.0 et PoE
Le Banana Pi BPI-F2P est une carte de contrôle industriel construite autour du SoC Sunplus SP7021 « Plus1 ». Banana Pi la destine aux passerelles industrielles : deux ports Ethernet, liaisons série RS232 et RS485, puce de sécurité TPM 2.0, fonction PoE par module et plage de température étendue de -40 à +85 °C. C’est une base robuste pour relier des automates, des compteurs ou des capteurs de terrain à un réseau IP.
Points forts
- Trois processeurs en un : quatre cœurs Cortex-A7 à 1 GHz pour Linux, un cœur ARM926 pour le temps réel et un cœur 8051 basse consommation pour les entrées/sorties.
- RS232 et RS485 pour dialoguer avec les équipements industriels (Modbus, automates, compteurs).
- TPM 2.0 (ST33TPH2EI2C) pour stocker clés et certificats en sécurité.
- Deux ports Ethernet 10/100 et PoE via un module optionnel.
- 8 Go d’eMMC plus un lecteur microSD.
- Interfaces batterie : entrée pour batterie lithium 7,4 V et connecteur de pile RTC.
Caractéristiques techniques
| Élément | Spécification |
|---|---|
| SoC | Sunplus SP7021 : 4 x Cortex-A7 à 1 GHz + ARM926 + 8051 |
| Mémoire | DDR3 intégrée au SoC (128 Mo ou 512 Mo selon la version du SP7021) |
| Stockage | 8 Go eMMC, lecteur microSD |
| Vidéo / caméra | HDMI 1.4, connecteur MIPI CSI |
| Réseau | 2 x Ethernet 10/100 Mbit/s, PoE avec module |
| Série | RS232 et RS485 |
| USB | 2 x USB 2.0 hôte, 1 x micro-USB, 2 interfaces USB sur connecteur |
| Extension | Connecteur GPIO 40 broches |
| Sécurité | TPM 2.0 ST33TPH2EI2C |
| Débogage | UART 3 broches, port SWD |
| Alimentation | 12 V DC par jack, entrée batterie lithium 7,4 V |
| Dimensions | 130 x 85 mm |
| Température | -40 à +85 °C |
Lequel choisir ?
| Modèle | Processeur | Réseau | Pour qui ? |
|---|---|---|---|
| BPI-F2P | SP7021, 4 x Cortex-A7 + ARM926 + 8051 | 2 x 10/100, PoE optionnel | Passerelle série RS232/RS485 sécurisée |
| BPI-F3 | SpacemiT K1, 8 cœurs RISC-V, 2 TOPS IA | 2 x Gigabit, Wi-Fi | Edge computing, vision, NAS |
| BPI-M2 Berry | Allwinner A40i/R40/V40, 4 x Cortex-A7 | Gigabit, Wi-Fi, Bluetooth | Stockage SATA, IoT généraliste |
| EDATEC ED-IPC1100 | Raspberry Pi CM0 | 4G, RS485 | Mini-PC industriel sur rail DIN |
Le F2P vise l’intégrateur qui veut une carte ouverte avec liaisons série et sécurité matérielle. Si vous cherchez de la puissance de calcul ou de l’IA, le BPI-F3 est plus adapté ; pour un produit fini en boîtier DIN, regardez l’ED-IPC1100.
Compatibilité et pièges
- Pas de Wi-Fi intégré : Banana Pi propose une carte Wi-Fi/Bluetooth SDIO ou un module USB en option.
- Alimentation 12 V par jack : ne branchez pas une alimentation USB 5 V.
- Ethernet 10/100 et non Gigabit : suffisant pour de la télémétrie, pas pour du transfert de fichiers massif.
- Carte 32 bits : les images officielles sont Ubuntu 20.04 (server et MATE) et une distribution Linux basée sur Yocto.

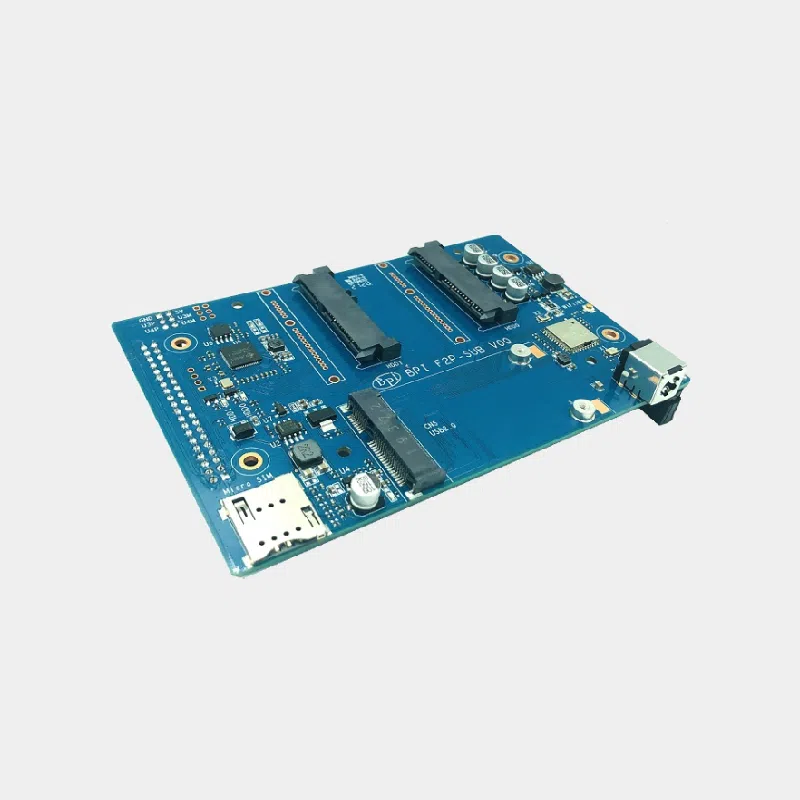

- Une carte fille BPI-F2P-SUB existe pour ajouter deux ports SATA et un module 4G.
Accessoires conseillés
- L’alimentation 12 V 2 A Banana Pi : Banana Pi publie la même fiche de connecteur jack pour le F2P que pour le BPI-R64 et le BPI-W2.
- Une carte microSD SanDisk High Endurance, conçue pour les écritures continues d’une passerelle qui enregistre des données.
- Un câble Ethernet RJ45 CAT6 pour le raccordement réseau.
Usages et projets
- Passerelle Modbus RTU vers IP : lecture de compteurs ou d’automates en RS485 et remontée vers un superviseur.
- Supervision de bâtiment : collecte de données de terrain et envoi vers un serveur.
- Terminal sécurisé : stockage des clés dans la puce TPM 2.0.
- Station en environnement froid ou chaud grâce à la plage -40 à +85 °C.
Pour concevoir une installation de terrain, lisez notre article sur la passerelle GTB et découvrez toute la gamme sur la page Banana Pi.
Questions fréquentes
Le BPI-F2P a-t-il le Wi-Fi ?
Non, pas en natif. Banana Pi propose une carte Wi-Fi/Bluetooth SDIO ou un module USB en option.
Quelle alimentation pour le BPI-F2P ?
Une alimentation 12 V continue par jack. La carte accepte aussi une batterie lithium 7,4 V sur son connecteur dédié.
Le BPI-F2P supporte-t-il le PoE ?
Oui, avec un module PoE à ajouter sur la carte.
Quel système installer ?
Banana Pi publie des images Ubuntu 20.04 server et MATE, et Sunplus fournit une distribution Linux basée sur Yocto.
Quelle plage de température ?
La carte est donnée pour -40 à +85 °C, comme le SoC SP7021.
Peut-on ajouter du SATA ou de la 4G ?
Oui, via la carte fille BPI-F2P-SUB conçue par Banana Pi (deux ports SATA et un emplacement 4G).
