Raspberry Pi Compute Module

Un Compute Module regroupe le processeur, la mémoire, le stockage eMMC éventuel et, en option, le Wi-Fi et le Bluetooth. Il se clipse sur une carte porteuse (IO Board) qui apporte l'alimentation, les connecteurs et le GPIO. En production, beaucoup d'entreprises dessinent leur propre carte avec uniquement les connecteurs utiles.

eMMC ou Lite : où sera stocké le système ?

Les versions avec eMMC embarquent leur stockage soudé sur le module : plus fiable qu'une carte microSD, il se programme par USB depuis un ordinateur avec l'outil rpiboot, puis avec Raspberry Pi Imager. Les versions Lite n'ont pas d'eMMC : le système démarre alors depuis la microSD de la carte porteuse (ou un SSD si la carte le permet).

Wireless ou non ?

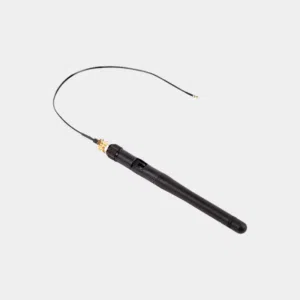

Les CM4 et CM5 existent avec ou sans module radio certifié (Wi-Fi 2,4 et 5 GHz, Bluetooth 5.0). Dans un boîtier métallique, prévoyez le kit d'antenne officielle Raspberry Pi, compatible CM4 et CM5 : il se branche sur le connecteur U.FL du module et s'active avec la ligne dtparam=ant2 dans config.txt.

Le CM5 pour un nouveau projet

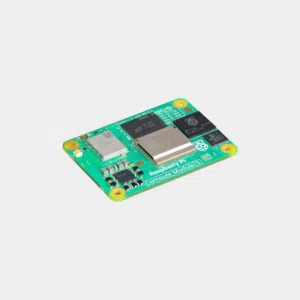

Le Raspberry Pi Compute Module 5 reprend le processeur du Raspberry Pi 5 : PCIe 2.0 x1, deux USB 3.0, deux sorties HDMI 2.0 capables de 4Kp60 simultanément, deux ports MIPI à 4 voies pour caméra ou écran. Sa production est assurée au moins jusqu'en janvier 2036, un argument décisif pour un produit industriel.

Le Raspberry Pi CM4 pour un projet existant ou compatible

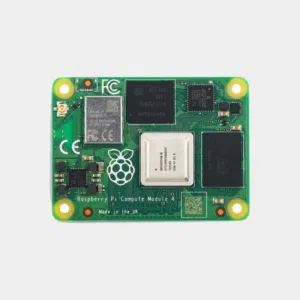

Le Raspberry Pi Compute Module 4 reste pertinent si votre carte porteuse ou votre boîtier est prévu pour lui, ou si vous voulez une version à plage de température étendue (-40 °C à +85 °C, contre -20 °C à +85 °C en standard).

Le CM4S pour remplacer un CM3

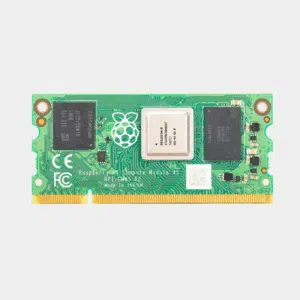

Le Raspberry Pi Compute Module 4S garde le format SODIMM des CM1, CM3 et CM3+ : il permet de moderniser une carte existante prévue pour le CM3. Il n'est pas compatible avec les cartes porteuses CM4.

• L'IO Board pour Raspberry Pi Compute Module 5 reprend l'essentiel d'un Raspberry Pi 5 : deux HDMI pleine taille, deux USB 3.0, Ethernet Gigabit compatible PoE (avec un HAT PoE en plus), emplacement M.2 clé M pour SSD NVMe du 2230 au 2280, GPIO 40 broches pour les HAT, connecteur ventilateur, support de pile RTC et bouton d'alimentation. La microSD ne sert qu'avec un CM5 Lite. Elle s'alimente en USB-C 5 V : prévoyez l'alimentation Raspberry Pi USB-C 27 W, car avec un bloc de 3 A le courant USB est limité à 600 mA.
• La carte IO Board pour Compute Module 4 offre deux HDMI, deux USB 2.0, un Ethernet Gigabit compatible PoE via HAT, un connecteur PCIe Gen 2 x1, deux connecteurs caméra et deux connecteurs écran. Elle s'alimente en 12 V par jack (ou 5 V par le GPIO).
• Pour un routeur ou un pare-feu compact, la carte réseau Gigabit Ethernet pour CM4 (Waveshare CM4-DUAL-ETH-MINI, 55 x 68 mm) offre deux ports Gigabit, un USB 2.0, le GPIO 40 broches et une microSD pour CM4 Lite. Elle n'a aucune sortie vidéo.

Bon à savoir : selon Raspberry Pi, un CM4 fonctionne sur l'IO Board CM5 et un CM5 sur l'IO Board CM4, mais avec des fonctions réduites. Pour profiter de tout, associez chaque module à sa carte.

Pour démarrer sans chercher les pièces une à une, le kit de développement Raspberry Pi Compute Module 5 réunit un CM5 Wireless 4 Go, l'IO Board CM5, le boîtier IO métallique avec ventilateur, le dissipateur pour CM5, le kit d'antenne, l'alimentation USB-C 27 W, deux câbles HDMI et un câble USB-A vers USB-C. Il suffit d'ajouter écran, clavier et souris.

• Le dissipateur thermique pour Compute Module 5 est un bloc d'aluminium passif (41 x 56 x 12,7 mm) avec pad silicone conducteur, qui améliore les performances et la longévité du CM5.
• Le boîtier pour IO Board Compute Module 5 est en tôle (170 x 94 x 28 mm), avec ventilateur préinstallé, point de fixation pour l'antenne et place pour un SSD M.2 ou un HAT PoE. Dans sa première version, il faut retirer le ventilateur pour installer le dissipateur ; la version 2 accepte les deux ensemble.

Le GPi Case 2 + Dock de Retroflag transforme un CM4 en console portable : écran de 3 pouces en 640 x 480, batterie de 4000 mAh et dock qui ajoute une sortie HDMI 720p ou 1080p et deux ports USB. Retroflag recommande un CM4 Lite avec Wi-Fi : avec un CM4 eMMC, le lecteur de carte microSD n'est plus accessible. Tout est détaillé dans notre guide du GPi Case 2 avec CM4, avec ou sans eMMC.
