Banana Pi BPI-R3
295,00 € TTC
- Carte routeur open source pour OpenWrt, pare-feu, VPN et point d’accès Wi-Fi 6
- MediaTek Filogic 830, 2 Go DDR4, Wi-Fi 6 4×4, deux SFP 2,5 GbE
- Cinq ports Gigabit, M.2 NVMe, mini PCIe, alimentation 12 V 2 A
Entreprise, école ou collectivité ? Compte professionnel Offres éducation
- Description
Description
Banana Pi BPI-R3 : routeur open source Wi-Fi 6 avec deux ports SFP 2,5 GbE

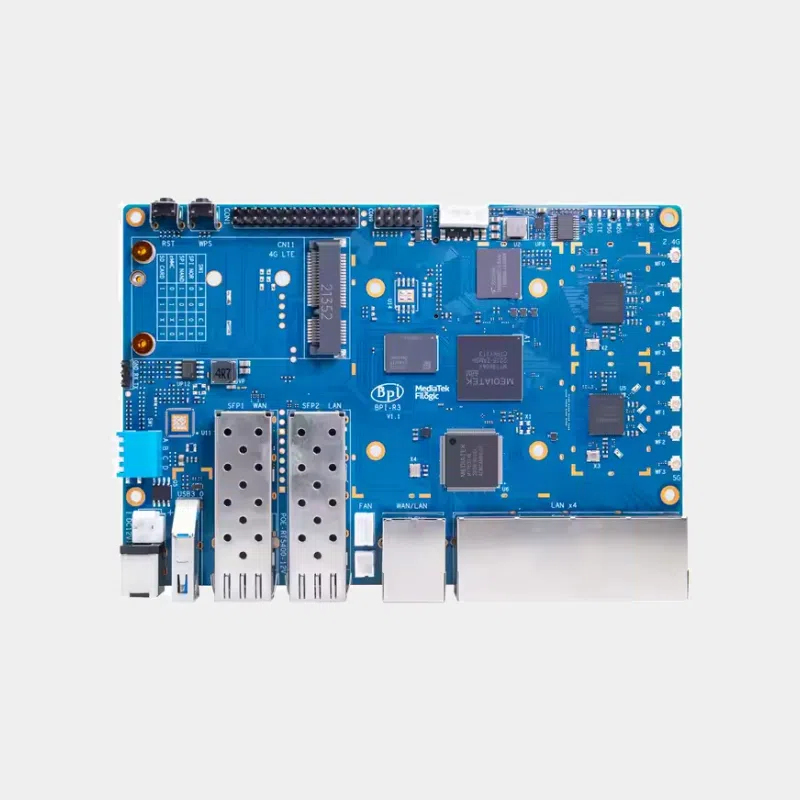

Le Banana Pi BPI-R3 est une carte routeur conçue pour OpenWrt autour du SoC MediaTek MT7986 (Filogic 830). Elle réunit un Wi-Fi 6 en 4×4 sur 2,4 GHz et sur 5 GHz, cinq ports Ethernet Gigabit, deux cages SFP à 2,5 Gbit/s, 2 Go de DDR4, 8 Go d’eMMC et des emplacements M.2 et mini PCIe. C’est la base idéale pour construire un routeur, un pare-feu ou une passerelle domestique entièrement sous votre contrôle.
Points forts
- Wi-Fi 6 4×4 double bande : MT7975N pour le 2,4 GHz et MT7975P pour le 5 GHz, jusqu’à 6 Gbit/s cumulés selon MediaTek.
- Deux SFP 2,5 GbE pour une arrivée fibre ou un lien rapide vers un switch.
- Cinq ports Ethernet Gigabit via le switch MT7531.
- Accélération matérielle du Wi-Fi et du routage intégrée au Filogic 830.
- Quatre supports de démarrage : SPI NOR, SPI NAND, eMMC ou microSD, sélectionnés par interrupteurs.
- M.2 clé M PCIe pour un SSD NVMe, et mini PCIe (via USB) pour un module cellulaire.
Caractéristiques techniques
| Élément | Spécification |
|---|---|
| SoC | MediaTek MT7986 (Filogic 830), 4 x Cortex-A53 jusqu’à 2 GHz |
| Mémoire | 2 Go DDR4 |
| Stockage | 8 Go eMMC, 128 Mo SPI NAND, microSD |
| Wi-Fi | Wi-Fi 6 4×4 2,4 GHz (MT7975N) + 4×4 5 GHz (MT7975P) |
| Ethernet | 5 x 10/100/1000 Mbit/s |
| SFP | 2 x SFP 2,5 GbE |
| Extension | 1 x M.2 clé M (PCIe), 1 x mini PCIe (via USB) |
| USB | 1 x USB 3.0 hôte, 2 x USB sur connecteur |
| GPIO | 26 broches (UART, I2C, SPI, PWM, I2S) |
| Boutons | Reset, WPS, sélecteur de démarrage |
| Alimentation | 12 V / 2 A par jack DC |
| Dimensions / poids | 148 x 100,5 mm, 200 g |
Lequel choisir ?
| Modèle | SoC | Ports rapides | Wi-Fi | Pour qui ? |
|---|---|---|---|---|
| BPI-R3 | MT7986, 4 x A53 | 2 x SFP 2,5G + 5 x 1G | Wi-Fi 6 4×4 intégré | Routeur complet tout-en-un |
| BPI-R4 | MT7988A, 4 x A73 | 2 x SFP+ 10G + 4 x 1G | Wi-Fi 7 par module | Fibre 10G, réseau pro |
| BPI-R3 Mini | MT7986A, 4 x A53 | 2 x 2,5 GbE RJ45 | Wi-Fi 6 intégré | Routeur compact 2,5G |
| Banana Pi OpenWrt One | MT7981B, 2 x A53 | 1 x 2,5G + 1 x 1G RJ45 | Wi-Fi 6 double bande | Carte officielle OpenWrt |
Le BPI-R3 est le plus complet en ports et en Wi-Fi intégré. Le BPI-R4 vise le 10 Gbit/s ; le R3 Mini et l’OpenWrt One conviennent quand deux ports suffisent.
Compatibilité et pièges
- Pas de sortie vidéo : la carte s’administre par le réseau ou par le port série.
- GPIO 26 broches : ce n’est pas le connecteur 40 broches des Raspberry Pi, les HAT ne s’enfichent pas.
- PoE : absent de la version standard, proposé seulement sur version personnalisée selon Banana Pi.
- Modules SFP : les cages sont fixées en 2,5GBase-X, sans détection d’insertion. Banana Pi a validé notamment le SFP-2.5G-T-R-RM (cuivre) et les SFP-2.5G-BX (fibre) ; les modules 10G du BPI-R4 ne conviennent pas.
- Chauffe : le SoC et le Wi-Fi 4×4 dégagent de la chaleur ; un boîtier métallique ventilé ou dissipant est recommandé pour un usage 24 h/24.
Accessoires conseillés
- Le boîtier en métal pour Banana Pi BPI-R3, conçu pour ses connecteurs et ses antennes.
- L’alimentation 12 V 2 A Banana Pi : 12 V / 2 A, la valeur spécifiée pour le BPI-R3.
- Le module SFP 2,5G cuivre pour BPI-R3 pour ajouter un port RJ45 2,5 Gbit/s dans une cage SFP.
- Un câble Ethernet RJ45 CAT6 pour chaque liaison filaire.
Usages et projets
- Routeur principal OpenWrt derrière une box ou une ONT fibre.
- Pare-feu et VPN (WireGuard, OpenVPN) pour le télétravail.
- Point d’accès Wi-Fi 6 haute densité.
- Mini NAS avec SSD NVMe sur le port M.2.
- Routeur 4G de secours avec un modem mini PCIe (Banana Pi cite le Quectel EC25E).
Pour la configuration, notre tutoriel OpenWrt sur Banana Pi s’applique largement au R3, et la page Banana Pi réunit toute la gamme réseau.
Questions fréquentes
Le BPI-R3 est-il compatible OpenWrt ?
Oui, c’est sa vocation : Banana Pi publie des images OpenWrt et la carte est prise en charge par la communauté.
Quelle alimentation pour le BPI-R3 ?
12 V / 2 A par jack DC, selon la fiche officielle.
Quels modules SFP utiliser ?
Des modules 2,5GBase-X, comme le SFP-2.5G-T-R-RM validé par Banana Pi pour le BPI-R3.
Peut-on ajouter un SSD ?
Oui, par l’emplacement M.2 clé M en PCIe.
Le BPI-R3 a-t-il une sortie HDMI ?
Non, il s’administre par l’interface web d’OpenWrt, SSH ou le port série.
Quelle différence avec le BPI-R3 Mini ?
Même famille de SoC, mais le R3 Mini se limite à deux ports 2,5 GbE RJ45, sans les cinq ports Gigabit ni les cages SFP.
