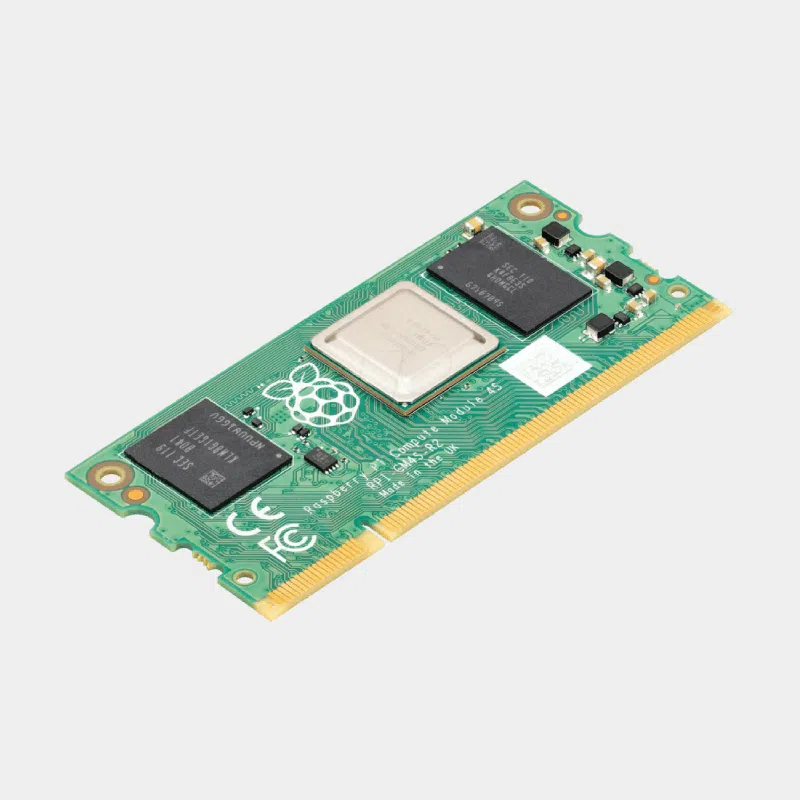

Raspberry Pi Compute Module 4S (1Go de RAM, 8Go eMMC)

Description

Le Compute Module 4S (CM4S) est un module industriel dérivé de l’architecture Raspberry Pi 4, utilisant un format DDR2 SODIMM pour assurer la compatibilité mécanique avec les anciens systèmes basés sur CM3/CM3+. Il est conçu pour des applications embarquées nécessitant robustesse, longévité et intégration simplifiée.

Processeur et mémoire

• Processeur : Broadcom BCM2711, quad-core ARM Cortex-A72 à 1,5 GHz
• Mémoire RAM : 1 Go
• GPU : VideoCore VI avec support OpenGL ES 3.0, accélération vidéo H.265 (4Kp60), H.264 (1080p60)

Stockage

• Option eMMC intégrée : 8 Go
• Versions Lite destinées aux cartes porteuses avec microSD

Interfaces principales

• USB : un port USB 2.0 (via carte porteuse)
• Affichage : HDMI 2.0 (4Kp60), MIPI DSI (2 voies + 4 voies), sortie composite
• Caméras : 2 connecteurs MIPI CSI-2 (2 voies + 4 voies)
• GPIO : 46 broches supportant I²C, SPI, UART, PWM, PCM, GPCLK
• Audio : sortie via HDMI ou PWM

Connectivité

• Pas de Wi-Fi ni Bluetooth (pour conformité industrielle et certifications simplifiées)
• Connexion réseau possible via carte porteuse équipée d’un port Ethernet

Format et compatibilité

• Format DDR2 SODIMM 200 broches
• Dimensions : 67,6 × 31 mm
• Compatibilité mécanique avec les systèmes CM3/CM3+ (non compatible électriquement)

Caractéristiques supplémentaires

• Alimentation : 5 V via carte porteuse
• Cycle de vie long : disponibilité annoncée jusqu’en 2034
• Applications : industrie, automatisation, terminaux embarqués, mise à niveau de solutions CM3/CM3+
