HAT Codec Zero IQaudio
20,20 € TTC
- Ajoutez micro et haut-parleur à votre Raspberry Pi pour vos projets vocaux.
- Codec DA7212 24 bits jusqu’à 96 kHz, micro MEMS, sortie mono 1,2 W.
- Format Pi Zero, compatible avec tout Raspberry Pi à GPIO 40 broches.
Entreprise, école ou collectivité ? Compte professionnel Offres éducation
- Description
- Informations complémentaires
Description
Raspberry Pi Codec Zero (IQaudio) : micro, haut-parleur et audio I2S au format Zero
Le Codec Zero est la carte audio d’entrée et de sortie de la gamme IQaudio, désormais produite par Raspberry Pi. Au format d’un Raspberry Pi Zero, elle réunit un codec Dialog DA7212 24 bits, un microphone MEMS intégré, une sortie haut-parleur mono de 1,2 W, deux LED et un bouton programmables. De quoi créer une sonnette connectée, un talkie-walkie ou un assistant vocal sans fer à souder.
Points forts
- Audio bidirectionnel : enregistrement et lecture sur la même carte, en I2S.
- Micro intégré, désactivé automatiquement quand un micro électret externe est branché sur le jack 3,5 mm.
- Sortie haut-parleur mono 1,2 W sous 8 Ω sur bornier à vis, sans ampli externe.
- Traitement du signal intégré : contrôle automatique de niveau et égaliseur 5 bandes.
- Interface utilisateur prête : LED verte (GPIO 23), LED rouge (GPIO 24) et bouton (GPIO 27).
Caractéristiques techniques
| Caractéristique | Valeur officielle |
|---|---|
| Codec | Dialog Semiconductor DA7212, 24 bits |
| Fréquences d’échantillonnage | 8 à 96 kHz |
| Microphones | MEMS intégré + micro électret mono externe (jack 3,5 mm) |
| Haut-parleur | Mono 1,2 W sous 5 V, 8 Ω, bornier à vis (fils 14 à 26 AWG) |
| Entrée / sortie auxiliaires | Stéréo, via les pastilles AUX IN et AUX OUT (prises RCA à ajouter) |
| Sortie casque | Stéréo |
| Interfaces | I2S, I2C, EEPROM HAT |
| Dimensions | 65 × 31 mm |
| Alimentation | Par le Raspberry Pi via le GPIO |
Lequel choisir ?
| Carte | Entrée micro | Sortie | Résolution | Idéale pour |
|---|---|---|---|---|
| Codec Zero (cette fiche) | Oui, intégrée + externe | Haut-parleur mono 1,2 W, casque | 24 bits / 96 kHz | Voix, interphone, jouets sonores |
| DAC+ | Non | RCA, casque | 24 bits / 192 kHz | Écoute hi-fi |
| DAC Pro | Non | RCA, casque, symétrique | 24 bits / 192 kHz | Hi-fi exigeante |

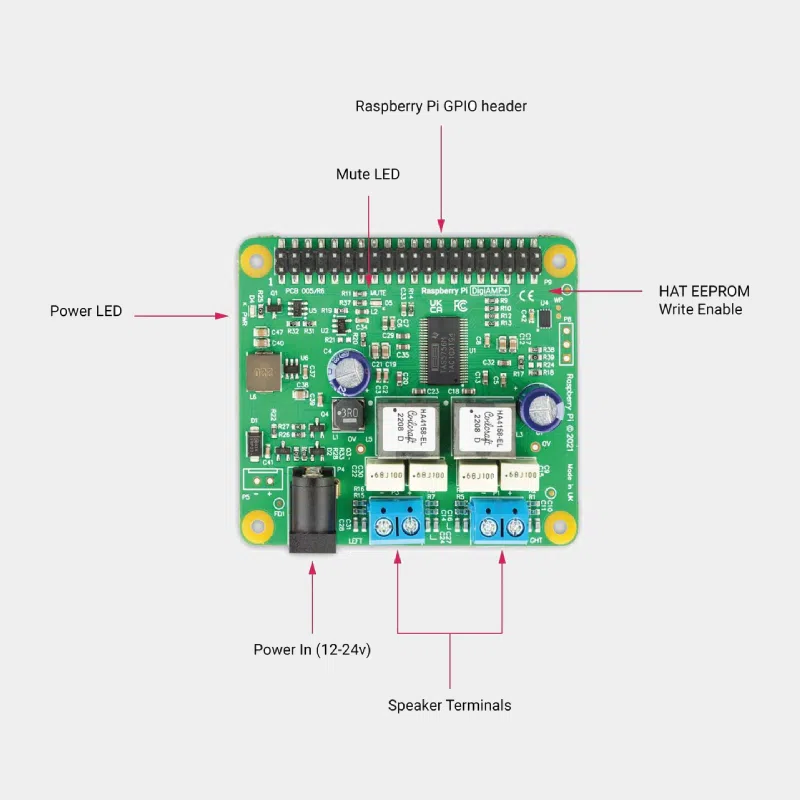

| DigiAMP+ | Non | 2 enceintes passives jusqu’à 35 W | 24 bits / 192 kHz | Enceintes passives |
Notre conseil : si votre projet écoute ou parle, le Codec Zero est la seule carte de la gamme avec micro. Pour de la musique en haute résolution, orientez-vous vers un DAC.
Compatibilité et pièges à éviter
- Compatible avec tout Raspberry Pi à GPIO 40 broches : Pi Zero W et Zero 2 W, Pi 3, Raspberry Pi 4 et Raspberry Pi 5.
- Pi Zero sans connecteur : le header 40 broches doit être soudé sur la carte.
- Configuration audio : après reconnaissance du HAT, chargez les réglages ALSA fournis par Raspberry Pi pour activer le micro et le haut-parleur, comme décrit dans la documentation officielle.
- Broches occupées : I2S (GPIO 18 à 21), I2C (GPIO 2 et 3), plus GPIO 23, 24 et 27 pour les LED et le bouton. Pas de second HAT audio I2S possible.
- Haut-parleur : visez un modèle passif de 8 Ω ; la sortie est limitée à 1,2 W.
Accessoires conseillés
- Le Raspberry Pi Zero W : même format que le Codec Zero, pour un ensemble compact avec Wi-Fi.
- Le kit d’adaptateurs HDMI et USB pour Pi Zero pour la première configuration avec écran et clavier.
- L’alimentation officielle micro-USB 12,5 W : stable, elle évite les grésillements liés à une alimentation faible.
Usages et projets
Sonnette connectée, interphone, radio vintage modernisée, enceinte intelligente, boîte à messages vocaux pour enfants : la documentation officielle montre même une « boîte à bavardages » qui enregistre et rejoue des clips au bouton. Pour d’autres idées, parcourez nos 10 projets DIY avec le Raspberry Pi et notre test du Raspberry Pi Zero 2 W.
Questions fréquentes
Le Codec Zero a-t-il un micro intégré ?
Oui, un micro MEMS. Il se désactive automatiquement quand un micro électret externe est branché sur le jack 3,5 mm.
Fonctionne-t-il uniquement sur Raspberry Pi Zero ?
Non. Il a le format d’un Zero mais s’installe sur tout Raspberry Pi à GPIO 40 broches, Pi 5 compris.
Quelle puissance pour le haut-parleur ?
La sortie mono délivre 1,2 W sous 8 Ω : parfait pour la voix, pas pour sonoriser une pièce.
Quelle qualité audio ?
Codec 24 bits, fréquences d’échantillonnage de 8 à 96 kHz.
Faut-il souder ?
Non pour l’usage normal, sauf si votre Pi Zero n’a pas de connecteur GPIO ou si vous ajoutez des prises RCA sur les pastilles AUX.
Les LED et le bouton sont-ils programmables ?
Oui : LED verte sur GPIO 23, LED rouge sur GPIO 24 et bouton sur GPIO 27, utilisables par exemple avec gpiozero en Python.
Commandez votre HAT Codec Zero IQaudio sur monraspberry.com : produit officiel et testé, stock basé en France, expédition sous 24/48 h après réception du paiement, livraison en point relais offerte dès 200 € d’achats, retour possible sous 14 jours avec autorisation de retour et paiement par Visa, Mastercard, PayPal, Apple Pay ou Google Pay.
Informations complémentaires
| Connectique | Bornier à vis, GPIO, Jack |
|---|---|
| Type de HAT | Audio |
