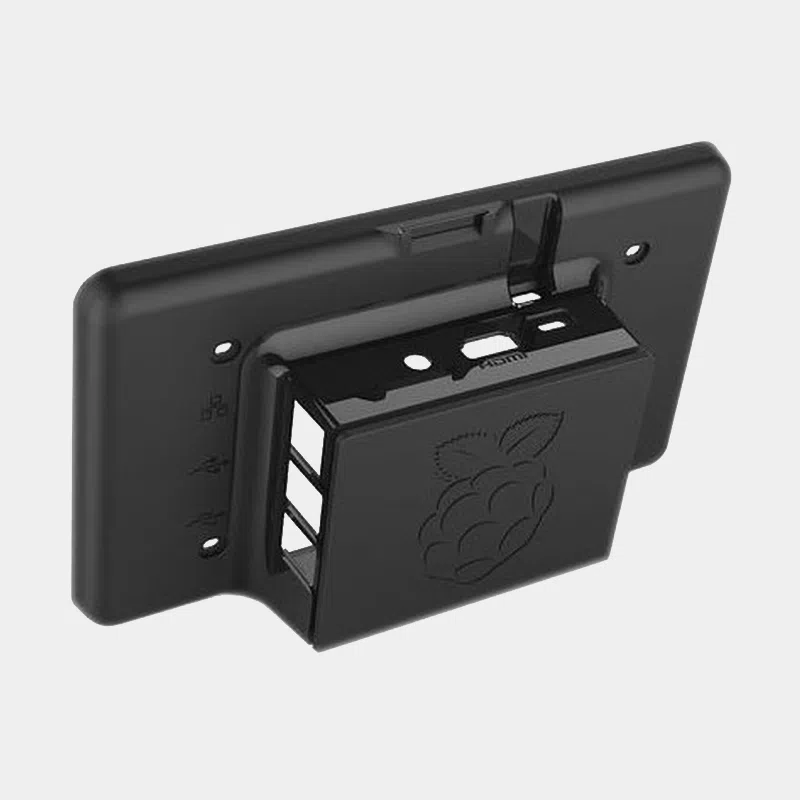

Support officiel pour écran tactile Raspberry Pi 7 pouces
9,00 € TTC
- Protège votre écran tactile et votre Raspberry Pi, écran tenu droit sur le bureau.
- Découpes pour connecteurs, fente caméra, fixation murale et capot arrière clipsé.
- Pour l’écran tactile officiel Raspberry Pi 7 pouces 800 × 480.
Entreprise, école ou collectivité ? Compte professionnel Offres éducation
- Description
- Informations complémentaires
Description
Support écran Raspberry Pi 7 pouces : protéger et poser votre écran tactile officiel
L’écran tactile officiel Raspberry Pi 7 pouces est livré nu, carte électronique apparente : ce support écran Raspberry Pi est là pour l’habiller. La documentation officielle est claire : il doit être monté dans un boîtier adapté pendant son fonctionnement. Ce support d’écran pour Raspberry Pi 7 pouces l’accueille avec la carte Raspberry Pi fixée à l’arrière, le maintient incliné sur le bureau et protège l’ensemble au quotidien.
Points forts
- Protection de l’électronique : la carte de l’écran et le Raspberry Pi sont couverts, comme l’exige la documentation de l’écran.
- Écran tenu droit sur un bureau, un comptoir ou un plan de travail.
- Découpes pour les connecteurs et fente pour passer la nappe d’une caméra.
- Fixation murale possible pour un panneau de commande.
- Capot arrière clipsé : accès rapide aux connecteurs sans tout démonter ; quatre vis pour fixer l’écran.
Caractéristiques de l’écran accueilli
| Caractéristique | Écran tactile officiel 7 pouces (1re génération) |
|---|---|
| Définition | 800 × 480 pixels, 24 bits |
| Tactile | Multipoint, jusqu’à 10 points |
| Surface visible | 154,08 × 85,92 mm |
| Dimensions extérieures | 192,96 × 110,76 mm |
| Connexion | DSI (nappe) + alimentation par fils GPIO |
| Consommation | 200 mA sous 5 V typique, luminosité maximale |
| Cartes compatibles | Raspberry Pi B+ et suivants (fixation au dos de l’écran) |
Lequel choisir ?
| Écran | Définition | Cartes | Support |
|---|---|---|---|
| Écran tactile officiel 7 pouces | 800 × 480 | Pi B+ à Pi 4 ; Pi 5 avec nappe adaptée | Ce support |
| Raspberry Pi Touch Display 2 | 720 × 1280 (7 pouces) | Pi 5, Pi 4 et autres | Compatibilité avec ce support non documentée |
| Touch Display 2 10,1 pouces | 1200 × 1920 | Pi 5 et Compute Modules uniquement | Non adapté |
| Écran tactile capacitif avec support | Voir fiche | Pi 5 | Support inclus |
Notre conseil : ce support est fait pour l’écran officiel 7 pouces de première génération, le plus répandu dans les projets de bornes et de tableaux de bord. Pour un Touch Display 2, demandez-nous avant de commander : nous vous orienterons vers la bonne solution.
Compatibilité et pièges à éviter
- Écran concerné : écran tactile officiel 7 pouces 800 × 480 (première génération).
- Cartes : Raspberry Pi 4 et Pi 3 se fixent au dos de l’écran avec la nappe DSI fournie avec l’écran.
- Raspberry Pi 5 : l’écran fonctionne avec une nappe 22 vers 15 broches vendue séparément ; le logement du Pi 5 dans ce support n’est pas documenté, contactez-nous.
- Pi Zero, Pi 400 et Pi 500 : pas de connecteur DSI, donc pas d’écran officiel.
- Écran et Raspberry Pi non inclus dans ce support.
Accessoires conseillés

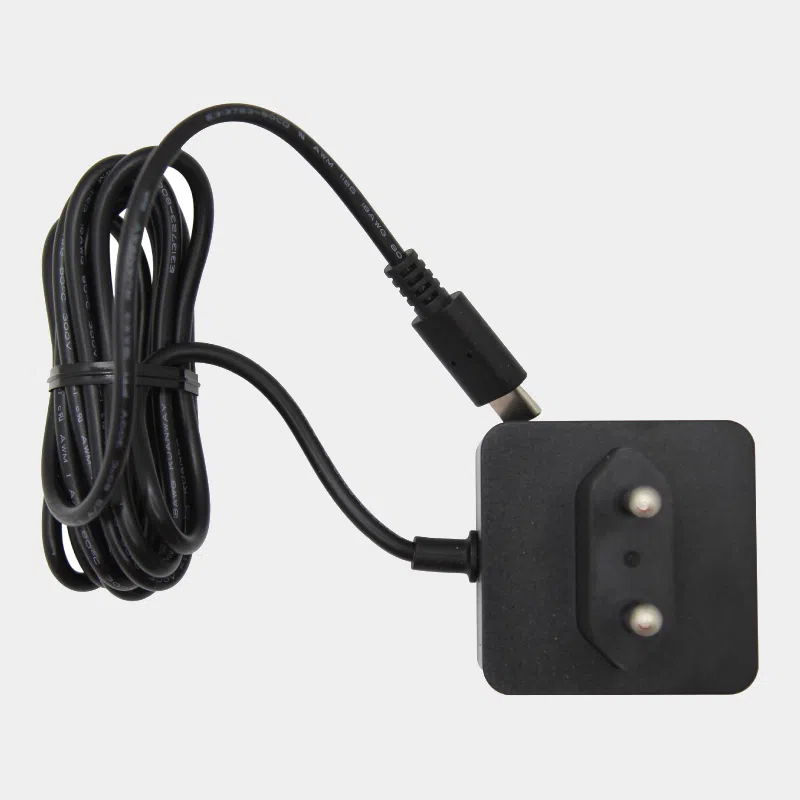

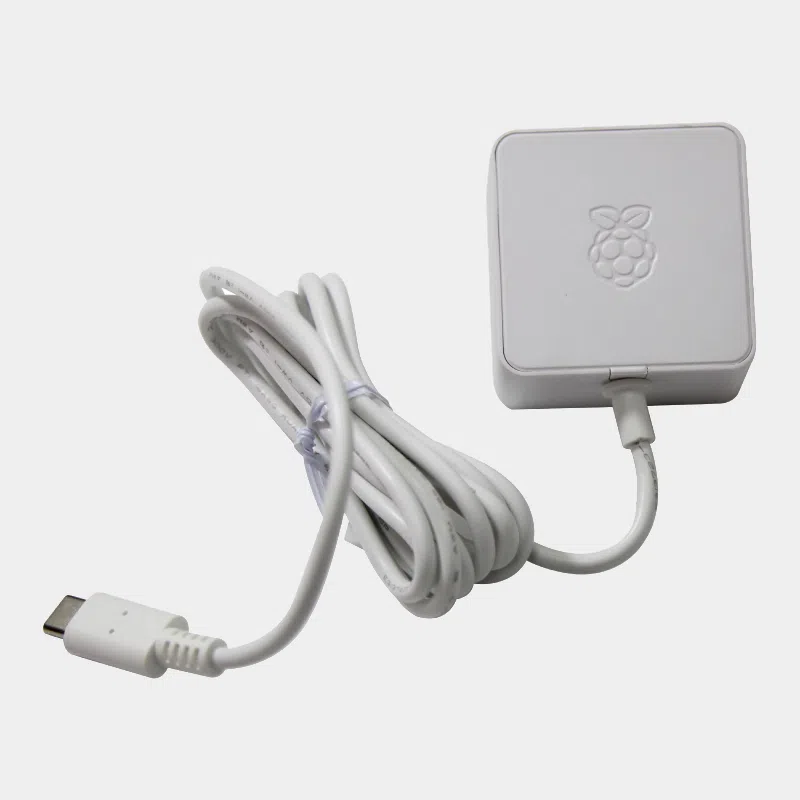

- L’alimentation officielle USB-C 15,3 W : elle alimente le Pi 4, qui alimente lui-même l’écran par le GPIO.

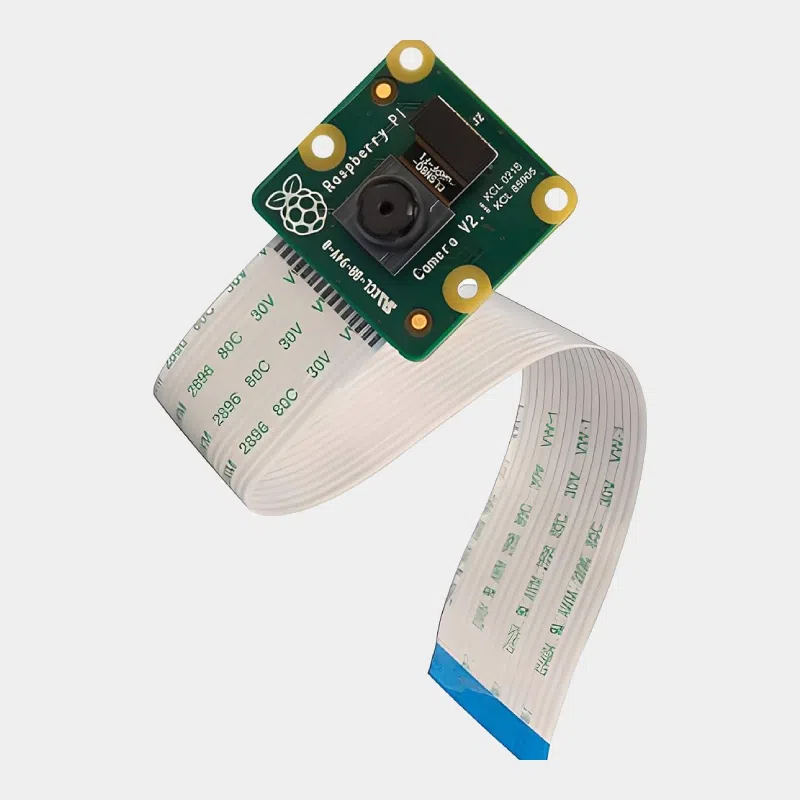

- Le Module caméra v2 8 MP : la fente du support permet d’en faire un visiophone ou une borne avec caméra.
- Le clavier officiel Raspberry Pi AZERTY pour la configuration initiale.
Usages et projets
Tableau de bord domotique posé sur un buffet, borne interactive pour musée ou exposition, panneau de commande fixé au mur, cadre photo, écran de contrôle d’imprimante 3D : pour la domotique, voyez nos solutions Home Assistant et maison connectée.
Questions fréquentes
Ce support convient-il au Touch Display 2 ?
Ce n’est pas documenté : il est prévu pour l’écran officiel 7 pouces de première génération. Contactez-nous avant de l’associer à un Touch Display 2.
Peut-on y loger un Raspberry Pi 5 ?
L’écran fonctionne avec le Pi 5 grâce à une nappe 22 vers 15 broches, mais l’intégration du Pi 5 dans ce support n’est pas documentée.
Le Raspberry Pi est-il enfermé dans le support ?
Oui, la carte fixée au dos de l’écran est protégée par le capot arrière clipsé.
Peut-on fixer le support au mur ?
Oui, il intègre une fixation murale.
Faut-il une alimentation séparée pour l’écran ?
Non, l’écran officiel 7 pouces est alimenté par le Raspberry Pi via deux fils sur le GPIO.
Peut-on ajouter une caméra ?
Oui, une fente permet de faire passer la nappe d’un module caméra.
Commandez votre support d’écran Raspberry Pi 7 pouces sur monraspberry.com : produit officiel et testé, stock basé en France, expédition sous 24/48 h après réception du paiement, livraison en point relais offerte dès 200 € d’achats, retour possible sous 14 jours avec autorisation de retour et paiement par Visa, Mastercard, PayPal, Apple Pay ou Google Pay.
