Kit LR1302 – Module HAT LoRaWAN 8 canaux pour Raspberry Pi

Description

Le LR1302 est un module passerelle LoRaWAN basé sur le chipset Semtech SX1302, spécialement conçu pour transformer un Raspberry Pi en une station de réception et de gestion LoRaWAN complète. Grâce à sa prise en charge 8 canaux simultanés, il permet de gérer de nombreux capteurs connectés en parallèle, garantissant une communication fiable et robuste pour des projets domotiques ou IoT.

Une architecture radio avancée

Le SX1302 est la dernière génération de chipsets de Semtech, optimisé pour offrir :

• Une très haute sensibilité jusqu’à -139 dBm, assurant une détection même des signaux faibles.
• Une puissance d’émission pouvant atteindre 26 dBm, ce qui améliore considérablement la portée.
• La gestion simultanée de 8 canaux LoRa, pour recevoir plusieurs messages à la fois sans congestion.

Ce module est parfaitement adapté aux bandes de fréquences comme l’EU868 et l’US915, couvrant la majorité des usages en Europe et en Amérique du Nord.

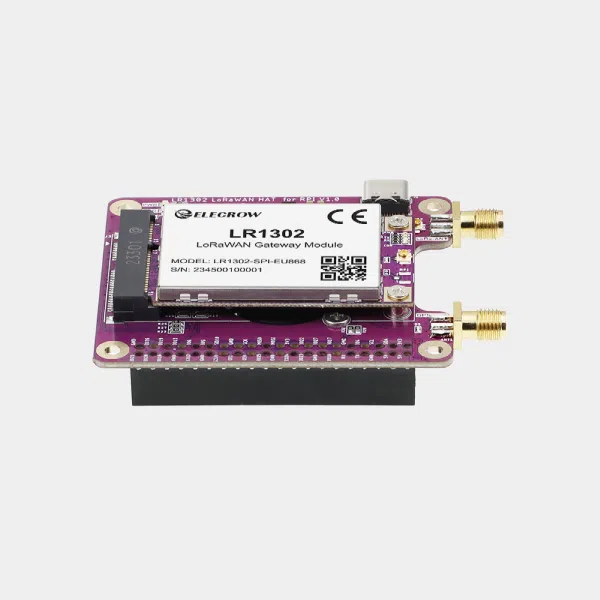

HAT pour Raspberry Pi inclus

Le LR1302 est livré avec un HAT spécialement conçu pour Raspberry Pi. Ce HAT se connecte via l’interface GPIO et intègre un connecteur mini-PCIe où s’insère le module. Il comprend également :

• Un ventilateur de refroidissement actif, garantissant des performances stables même lors d’une utilisation prolongée.
• Un module GPS (GNSS), permettant la synchronisation temporelle indispensable dans certaines configurations LoRaWAN.
• Des LEDs de statut (alimentation, activité réseau, transmission et réception) pour un retour visuel rapide.
• Un emplacement pour pile bouton afin de maintenir certaines données en mémoire lors des redémarrages.

Antennes incluses

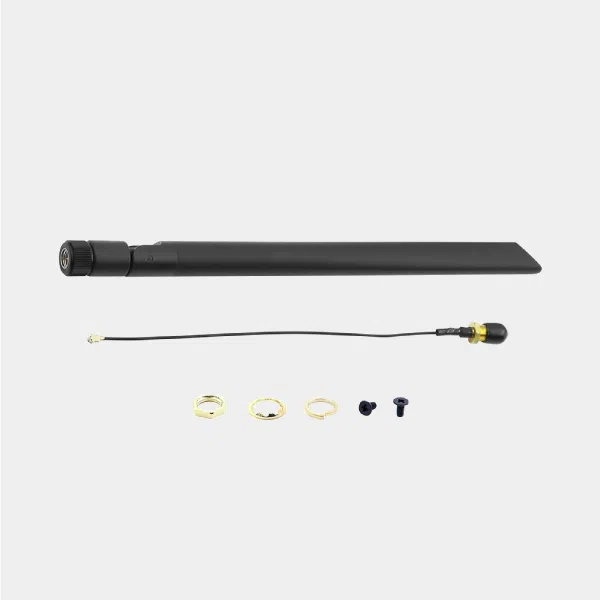

Le kit comprend deux antennes externes, connectées via SMA, afin d’assurer une portée radio optimisée. Ces antennes renforcent la fiabilité du signal et permettent d’installer la passerelle dans des environnements variés, qu’il s’agisse d’une maison, d’un bureau ou d’une serre connectée.

Installation et alimentation

• Alimentation : le HAT peut être alimenté directement par le Raspberry Pi ou via son port USB-C dédié.
• Format compact : environ 75 × 75 × 30 mm, facile à intégrer dans un boîtier électrique ou à fixer sur rail DIN.
• Configuration simple : une fois le module inséré, la passerelle est prête à être utilisée avec un logiciel serveur LoRaWAN (ChirpStack, par exemple) installé sur le Raspberry Pi.

Applications domotiques avec Raspberry Pi

Le LR1302 est pensé pour devenir un élément central d’une maison connectée :

• Collecte de données : récupère les mesures de capteurs LoRa (température, humidité, qualité de l’air, ouverture de portes, fuites d’eau, etc.).
• Sécurité : intégration de capteurs longue portée pour surveiller des dépendances, garages ou zones éloignées.
• Automatisations : permet de déclencher des actions via Home Assistant ou Node-RED, comme l’ouverture d’une vanne, l’envoi d’une alarme ou l’ajustement du chauffage selon des données environnementales.
• Suivi historique : les données recueillies peuvent être stockées dans des bases locales (par exemple InfluxDB) et visualisées avec Grafana ou sur les dashboards de Home Assistant.

Avantages

• Solution clé en main avec module, HAT, ventilateur et antennes fournis.
• Compatible Raspberry Pi 3, 4 et 5.
• Performances radio élevées (8 canaux, forte puissance TX et haute sensibilité RX).
• Idéal pour monter une passerelle LoRaWAN domestique ou semi-professionnelle.
