Banana Pi BPI-R4 Pro (MediaTek MT7988A)
Plage de prix : 435,00 € à 544,62 € TTC
- Routeur open source MediaTek MT7988A pour réseaux 10G, 2,5G et Wi-Fi 7 en option
- Deux liens 10G RJ45 ou SFP+, quatre ports 2,5G, jusqu’à 8 Go DDR4
- Deux NVMe, trois M.2 4G/5G, images OpenWrt 24.10 fournies par Banana Pi
Entreprise, école ou collectivité ? Compte professionnel Offres éducation
- Description
- Informations complémentaires
Description

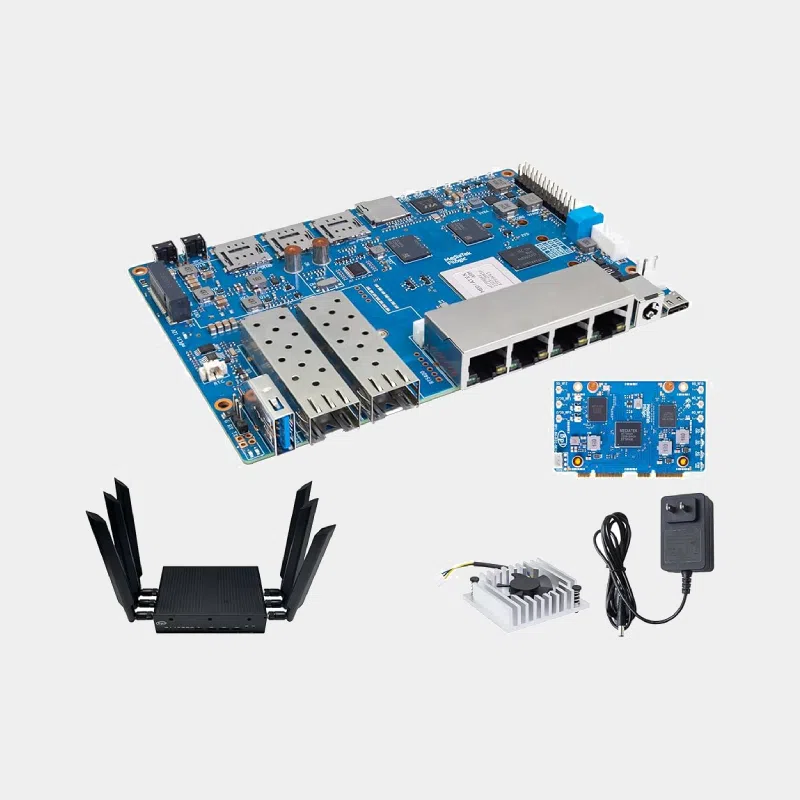

Banana Pi BPI-R4 Pro : carte routeur MediaTek MT7988A, 10G, 2,5G et Wi-Fi 7
La Banana Pi BPI-R4 Pro est la version haut de gamme de la BPI-R4. Elle garde le SoC MediaTek MT7988A (Filogic 880), 4 cœurs Cortex-A73 à 1,8 GHz, mais ajoute des ports 10G en RJ45, quatre ports 2,5G, deux emplacements NVMe et trois emplacements M.2 pour modems 4G/5G. C’est une base de routeur, de passerelle SD-WAN ou de pare-feu open source pour les réseaux multi-gigabit.
Deux versions existent : la 8X (8 Go DDR4, 10G RJ45 et SFP+ en WAN comme en LAN) et la 4E (4 Go DDR4, WAN 2,5G RJ45 combiné à un SFP+ 10G, LAN SFP+ 10G).
Points forts
- Deux liens 10 Gbit/s (WAN et LAN) en SFP+ ou en RJ45 selon la version.
- Quatre ports 2,5G RJ45 pour les postes, NAS et points d’accès rapides.
- Wi-Fi 7 tri-bande en ajoutant une carte mini PCIe (deux emplacements PCIe 3.0 x2).
- Stockage NVMe : deux M.2 clé M en PCIe 3.0 x1.
- 4G/5G : trois M.2 clé B en USB 3.2, emplacement nano SIM ; Banana Pi a validé les Quectel RM500U-CNV, RM520N-GL et EM05-E.
- Accélération des tunnels : le MT7988A intègre le moteur TOPS de MediaTek pour décharger le traitement des protocoles de tunnel.
Caractéristiques techniques
| Élément | BPI-R4 Pro 8X | BPI-R4 Pro 4E |
|---|---|---|
| SoC | MT7988A, 4 x Cortex-A73 1,8 GHz | Identique |
| Mémoire | 8 Go DDR4 | 4 Go DDR4 |
| Stockage | eMMC 8 Go, SPI-NAND 256 Mo, microSD | Identique |
| WAN | 10G RJ45 combiné à un SFP+ 10G | 2,5G RJ45 combiné à un SFP+ 10G |
| LAN | 10G RJ45 combiné à un SFP+ 10G, 4 x 2,5G, 1 x 1G, 1 x 1G sur connecteur FPC | SFP+ 10G, 4 x 2,5G, 2 x 1G, 1 x 1G sur FPC |
| Extensions | 2 x mini PCIe (Wi-Fi), 2 x M.2 clé M (NVMe), 3 x M.2 clé B (4G/5G) | Identique |
| USB / console | 1 x USB 3.2, 1 x USB 2.0, console USB-C | Identique |
| Divers | GPIO 2 x 13 broches, 2 connecteurs ventilateur PWM, support pile RTC CR1220, boutons Reset et WPS | Identique |
| Alimentation | Jack DC5521 12 V / 5,2 A ou 19 V / 3,2 A, ou USB-C PD 20 V | Identique |
| Dimensions / poids | 132 x 194 mm, environ 220 g | 132 x 194 mm, environ 210 g |
Lequel choisir ?
| Modèle | Ports les plus rapides | Wi-Fi | Format | Pour qui |
|---|---|---|---|---|
| BPI-R4 Pro 8X | 2 x 10G (RJ45 ou SFP+) + 4 x 2,5G | Module mini PCIe | 132 x 194 mm | Fibre multi-gigabit, lab réseau, PME |
| BPI-R4 Pro 4E | 2 x SFP+ 10G + 4 x 2,5G | Module mini PCIe | 132 x 194 mm | Liens fibre, budget maîtrisé |
| OpenWrt One | 1 x 2,5G | Wi-Fi 6 intégré | 148 x 100,5 mm | Routeur domestique OpenWrt officiel |
| BPI-R3 Mini | 2 x 2,5G | Wi-Fi 6 intégré | 65 x 65 mm | Routeur compact 5G |
La 8X s’impose si vous avez du cuivre 10G ; la 4E suffit si vos liens 10G passent par la fibre. Par rapport à la BPI-R4 classique (4 ou 8 Go, 2 SFP+ 10G, 4 ports Gigabit), la Pro ajoute le 10G RJ45, les ports 2,5G et davantage d’emplacements M.2. Pour découvrir cette famille, lisez notre article sur le routeur open source d’entreprise avec la BPI-R4.
Compatibilité et pièges à éviter
- Ports combinés : dans chaque paire RJ45 / SFP+, un seul port fonctionne à la fois. Sur la 8X la bascule est automatique (insérer un module SFP+ désactive le RJ45 10G) ; sur la 4E elle se fait dans U-Boot.
- Pas de Wi-Fi sans module : ajoutez une carte comme la BPI-R4-NIC-BE14 Wi-Fi 7 et placez l’interrupteur SW4 sur ON pour lui fournir le 12 V.
- SFP+ fixés à 10 Gbit/s : seuls les modules 10G fonctionnent. Les modules 2,5G de la BPI-R3 ne conviennent pas.
- Chaleur : Banana Pi impose un bon dissipateur, car les PHY 10G et 2,5G consomment beaucoup. Deux connecteurs ventilateur PWM 12 V sont prévus.
- Alimentation : la carte seule consomme environ 10 W, mais Banana Pi recommande un bloc 12 V / 5 A ou un chargeur USB-C PD 20 V de 65 W minimum dès que vous ajoutez modules et SSD.
- Format : 132 x 194 mm, incompatible avec le boîtier de la BPI-R4 classique (148 x 100,5 mm).
- Logiciel : les images fournies sont des BSP Banana Pi basés sur OpenWrt 24.10 (pilote Wi-Fi MT76). Certaines fonctions, comme la configuration MLO, se font en SSH.
Accessoires conseillés
- Paire de modules SFP+ 10G BX20 : liaison fibre monomode 10 Gbit/s jusqu’à 20 km, testée par Banana Pi sur cette famille.
- Câble Ethernet RJ45 CAT6 : pour les ports 2,5G et les liaisons 10G RJ45 courtes.
- Carte microSD SanDisk High Endurance et lecteur de cartes USB 3.0 : pour démarrer une image de test avant de flasher l’eMMC.
Usages et projets
- Routeur fibre multi-gigabit avec pare-feu, VLAN et QoS : suivez notre tutoriel pour transformer une BPI-R4 en routeur OpenWrt, la logique est la même.
- Passerelle 5G de secours avec basculement automatique si la ligne fixe tombe.
- Point d’accès Wi-Fi 7 tri-bande pour un bureau ou un open space.
- Routeur de laboratoire pour tester VPN, SD-WAN et offload matériel. Entreprises et intégrateurs : ouvrez un compte professionnel.
Questions fréquentes
La BPI-R4 Pro est-elle compatible OpenWrt ?
Oui, via les images et sources Banana Pi basées sur OpenWrt 24.10 pour la 8X et la 4E, avec prise en charge des modules Quectel RM500U, RM520N-GL et EM05.
Quelle différence avec la BPI-R4 standard ?
La R4 classique a 4 ports Gigabit et 2 SFP+ 10G. La Pro ajoute du 10G RJ45 (8X), quatre ports 2,5G, deux NVMe et trois M.2 clé B, dans un format plus grand.
Le module Wi-Fi 7 est-il fourni ?
Non, la carte n’a pas de Wi-Fi intégré. Le module BPI-R4-NIC-BE14 s’installe sur les deux emplacements mini PCIe.
Quelle alimentation choisir ?
Un bloc DC5521 12 V / 5 A (ou 19 V / 3,2 A), ou un chargeur USB-C PD 20 V de 65 W et plus. La plage acceptée va de 9 à 24 V ; au-delà de 25,3 V la carte se coupe.
Peut-on utiliser le 10G RJ45 et le SFP+ en même temps ?
Non, ils forment un port combiné : c’est l’un ou l’autre, pour le WAN comme pour le LAN.
Faut-il un ventilateur ?
Un dissipateur efficace est indispensable et Banana Pi propose des ventilateurs 4010 et 5020 dédiés, pilotés en PWM.
Découvrez les autres cartes Banana Pi ; sur monraspberry.com, la BPI-R4 Pro est un produit officiel et testé, retour sous 14 jours avec autorisation de retour, livraison en point relais offerte dès 200 € d’achats et paiement par Visa, Mastercard, PayPal, Apple Pay ou Google Pay.
Informations complémentaires
| Version | BPI-R4 PRO 8X, BPI-R4 PRO 4E |
|---|
