Dragino SE01 – Capteur d’humidité, température et conductivité (EC) du sol LoRaWAN

Description

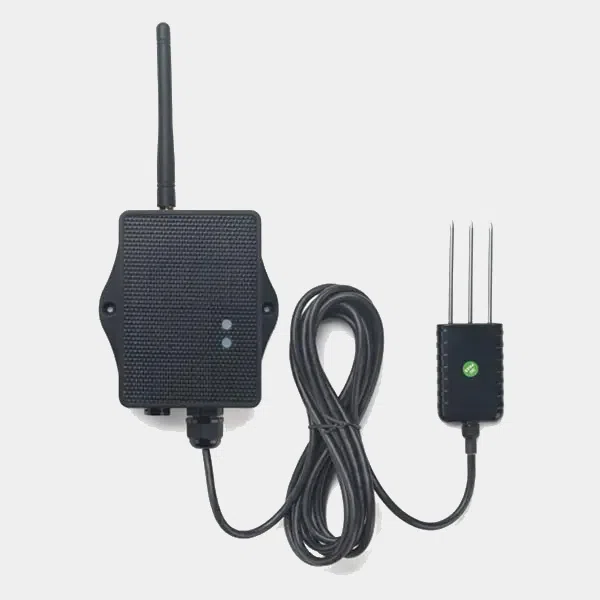

Le capteur SE01-LB/LS est un module LoRaWAN autonome, conçu pour surveiller la qualité du sol dans le cadre de l’agriculture intelligente ou la domotique extérieure. Il mesure l’humidité volumétrique, la température du sol et la conductivité électrique (EC), puis transmet ces données à un serveur IoT via LoRaWAN. Deux versions sont disponibles :

• SE01-LB : fonctionnant sur batterie longue durée (8 500 mAh), jusqu’à 5 ans d’autonomie.
• SE01-LS : alimenté par mini-panneau solaire + batterie Li-ion (3 000 mAh), pour un fonctionnement durable et autonome.

Fonctionnalités clés

• Trois mesures en une : humidité volumétrique (VWC), température du sol avec compensation, et conductivité du sol (EC).
• Transmission basse consommation via LoRaWAN — portée longue, sensibilité élevée, faible interférence.
• Interface Bluetooth intégrée et mises à jour OTA possibles, pour faciliter la configuration.
• Boîtier étanche (IP66) — convenant aux environnements extérieurs comme les jardins ou serres.
• Configuration à distance via commandes AT ou via plateforme LoRaWAN (par downlink), pour ajuster les intervalles d’envoi, modes de lecture, etc.

Spécifications techniques

• Humidité du sol : plage 0 – 100 % V/V, résolution 0,01 % — précision ±3 % (0–53 %) / ±5 % (>53 %).
• Température du sol : de –40 °C à +85 °C, précision <0,3 °C entre –10 °C et 50 °C, et <0,6 °C en dehors.
• Conductivité électrique (EC) : de 0 à 20 000 µS/cm (0–20 EC), résolution 1 µS/cm, précision ±2 % de l’échelle.
• Batterie (LB) : Li-SOCl₂ 8 500 mAh, auto-décharge <1 %/an. Mode sommeil ~5 µA ; transmission ~125 mA à 20 dBm.
• Température de fonctionnement : de –40 °C à +85 °C.

Modes d’emploi et fonctionnement

Le SE01 envoie régulièrement ses mesures par uplink. Il supporte la journalisation interne pour rejouer les données si le réseau est inaccessible. La configuration s’effectue via LoRaWAN ou Bluetooth, avec possibilité d’activer modes « interrupt » (alerte en temps réel) ou « counting » (compteur de seuils), ainsi que paramètres de datalogging et timestamp.

Applications dans un système domotique Raspberry Pi

Quand le capteur est inclus dans une passerelle LoRaWAN (type TTN ou ThingsStack) sur Raspberry Pi, il devient un puissant outil de gestion écologique et proactive :

• Surveillance en temps réel : alertes automatiques, dashboards sur Home Assistant ou Node-RED.
• Pilotage intelligent : automatisation de l’irrigation, alertes météo, ou déclenchement d’alarme.
• Analyse historique : stockage des données (InfluxDB, Grafana…) pour optimisation de la consommation d’eau et gestion durable.
• Installation simple et durable : parfait en serre, jardin, potager, parking ou en zones difficiles d’accès.
