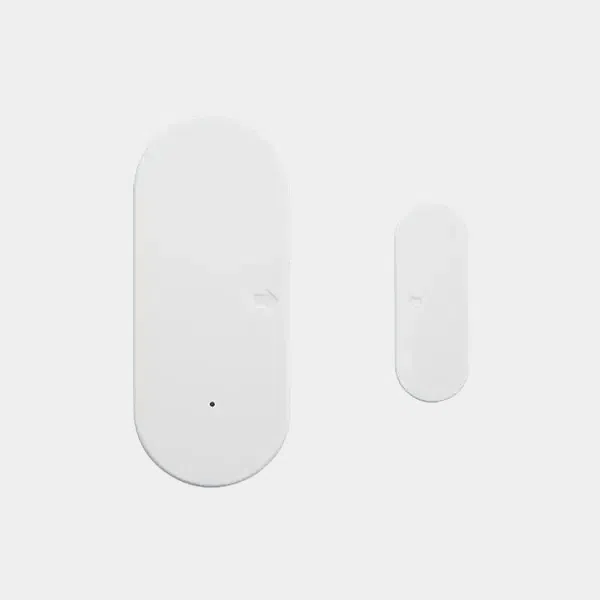

Dragino LDS02 – Capteur d’ouverture/fermeture de porte LoRaWAN

Description

Le Dragino LDS02 est un capteur sans fil conçu pour détecter l’ouverture et la fermeture d’une porte ou fenêtre — un classique “capteur d’ouverture magnétique” —, et transmettre ces événements via le protocole LoRaWAN. Il s’intègre parfaitement à un système de maison connectée basé sur un Raspberry Pi.

Fonction de base fiable

Le capteur comprend deux éléments : un bloc avec un aimant, et le module principal comportant un capteur à effet simple (contacts magnétiques). Lorsqu’ils s’éloignent au-delà d’un certain seuil (~25 mm), un message “ouverture” est envoyé.

Transmission et journalisation avancée

Le module envoie deux types de messages via LoRaWAN :

• Un message quotidien de “keep-alive” (état inactif).
• Un message “éclair” à chaque ouverture ou fermeture (si activé), avec possibilité de déclencher une alarme si la porte reste ouverte trop longtemps.
  Il stocke également le nombre d’ouvertures et la durée de la dernière ouverture, ce qui permet de suivre les usages au fil du temps.
  Ces paramètres sont configurables via ordre AT ou paramètres LoRaWAN (ex. configuring “open duration alarm”).

Autonomie remarquable et énergie simple

Alimenté par 2 piles AAA, le capteur offre une autonomie estimée entre 16 000 et 70 000 transmissions, soit des années d’usage selon la fréquence des événements.

Compatibilité LoRaWAN étendue

Conforme à la norme LoRaWAN v1.0.3 Classe A, il fonctionne sur de nombreuses bandes de fréquence (EU868, US915, etc.). L’activation dans un réseau LoRaWAN se fait par OTAA (Over-The-Air Activation) via les clés fournies à l’achat du capteur, ou en remplacement via commandes AT. Cela le rend très adaptable pour une installation multi-pièces ou multi-bâtiments.

Installation simple et intégration claire

Compact (≈ 69 × 29 × 15 mm, Poids ~50 g), il se fixe facilement sur le cadre de porte ou la fenêtre avec un aimant et/ou des bandes adhésives. Son montage ne nécessite pas d’alimentation externe, et son ouverture pas plus que l’assemblage mécanique ne sont complexes.

Domotique avec Raspberry Pi

Intégré à un serveur LoRaWAN local piloté par un Raspberry Pi (avec Home Assistant, Node-RED ou MQTT), il offre les bénéfices suivants :

• Alertes en temps réel : notifications mobile, email, son, lumière dès ouverture.
• Automatisation intelligente : activations (lumières, caméra, alarme) dès ouverture, ou automatisme selon les horaires.
• Historique d’usage : graphiques du nombre d’ouvertures, durée, périodes actives.
• Sécurité renforcée : suivi de porte laissée ouverte, alarme ou rappel automatique.

Configurations possibles et flexibilité

• Personnalisation du comportement via downlink ou AT : intervalle de reporting, comportement en cas d’événement, activation/désactivation d’alarme.
• Mise à jour du firmware via port dédié (pratique pour corrigés ou améliorer la sensibilité).
• Environnements variés : logement, garage, bureau, service logistique, installations distribuées.

Conclusion

Le Dragino LDS02 est une solution élégante, robuste et autonome pour surveiller les accès dans une maison ou un environnement professionnel. Grâce à son intégration LoRaWAN et la gestion via Raspberry Pi, il permet d’automatiser, sécuriser et visualiser l’accès aux portes de manière fiable et évolutive.
