Dragino D20- Capteur de température extérieur LoRaWAN

Description

Dragino D20 LoRaWAN : capteur de température extérieur étanche longue portée

Le Dragino D20 LoRaWAN est un capteur de température extérieur étanche IP66, conçu pour les déploiements IoT longue portée. Équipé d’une sonde Dallas DS18B20 sur câble 2 mètres, il mesure des températures de -55 °C à +125 °C avec une précision de ±0,5 °C, puis transmet ses relevés via LoRaWAN vers votre passerelle et votre plateforme IoT (TTN, ChirpStack, Actility, etc.).

Pensé pour des années d’autonomie, le D20 LoRaWAN existe en trois versions selon le mode d’alimentation : batterie Li/SOCl₂ 8 500 mAh (D20-LB), batterie Li/SOCl₂ 19 000 mAh longue durée (D20-LB2) ou panneau solaire (D20-LS). Une solution clé en main pour la smart agriculture, la chaîne logistique, le smart metering, les bâtiments connectés et les villes intelligentes.

Points forts du Dragino D20 LoRaWAN

• Sonde de température DS18B20 avec câble de 2 m
• Plage de mesure étendue : -55 °C à +125 °C
• Précision : ±0,5 °C (max ±2,0 °C)
• Alarme de température configurable (seuils haut/bas)
• Consommation ultra-faible : 5 µA en veille → autonomie pluriannuelle
• Boîtier étanche IP66 pour usage extérieur
• Liaison montante (uplink) périodique configurable
• Excellente immunité au blocage et sensibilité RX jusqu’à -139 dBm
• Choix d’alimentation : pile longue durée 8 500 mAh, 19 000 mAh ou solaire

Versions LoRaWAN disponibles

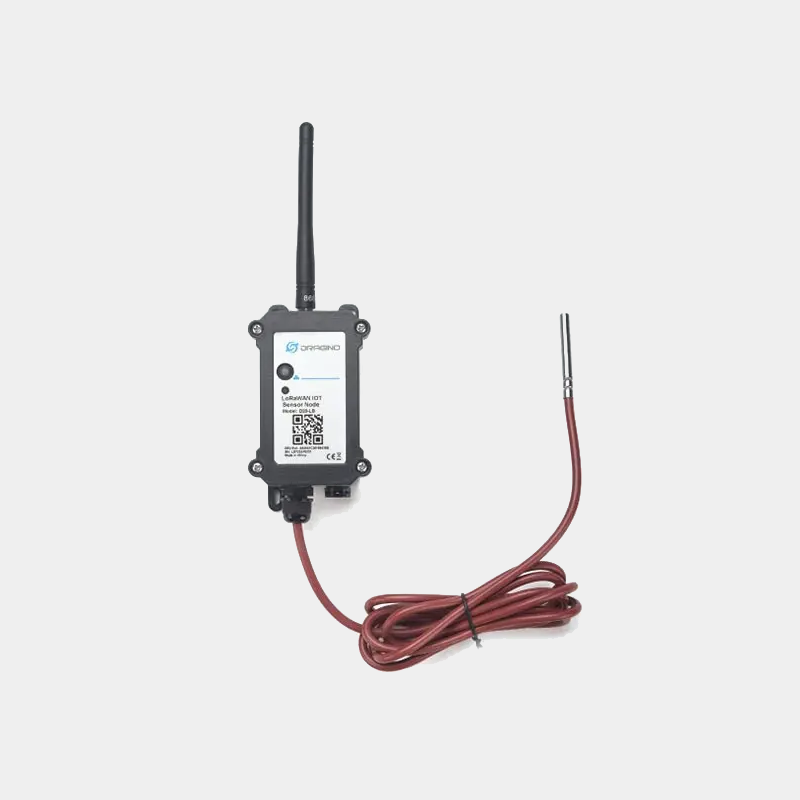

• D20-LB – Pile Li/SOCl₂ non rechargeable 8 500 mAh – polyvalent et économique

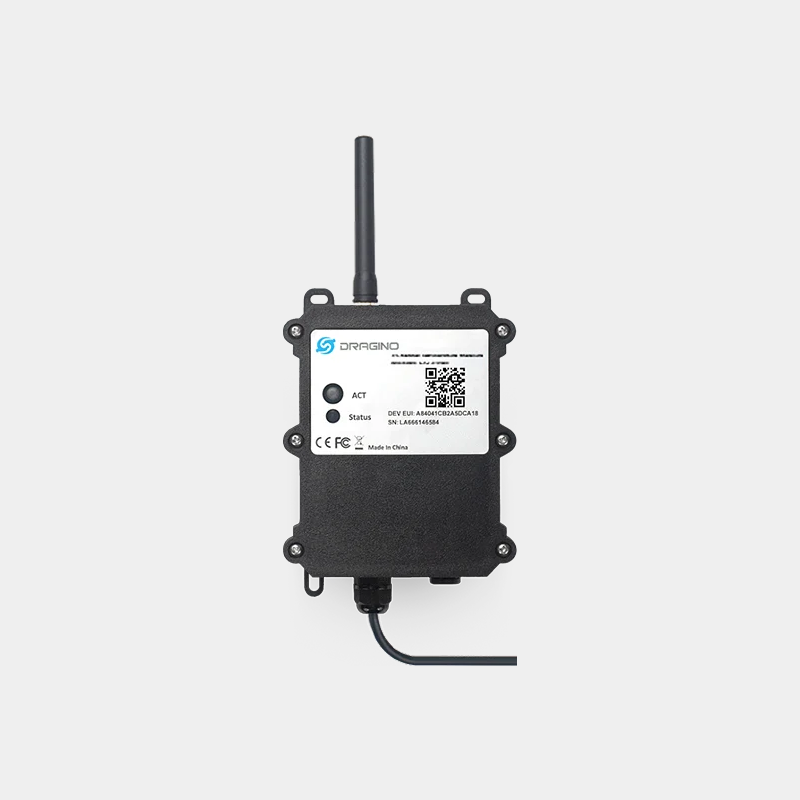

• D20-LB2 – Pile Li/SOCl₂ non rechargeable 19 000 mAh – autonomie maximale, idéal sites isolés

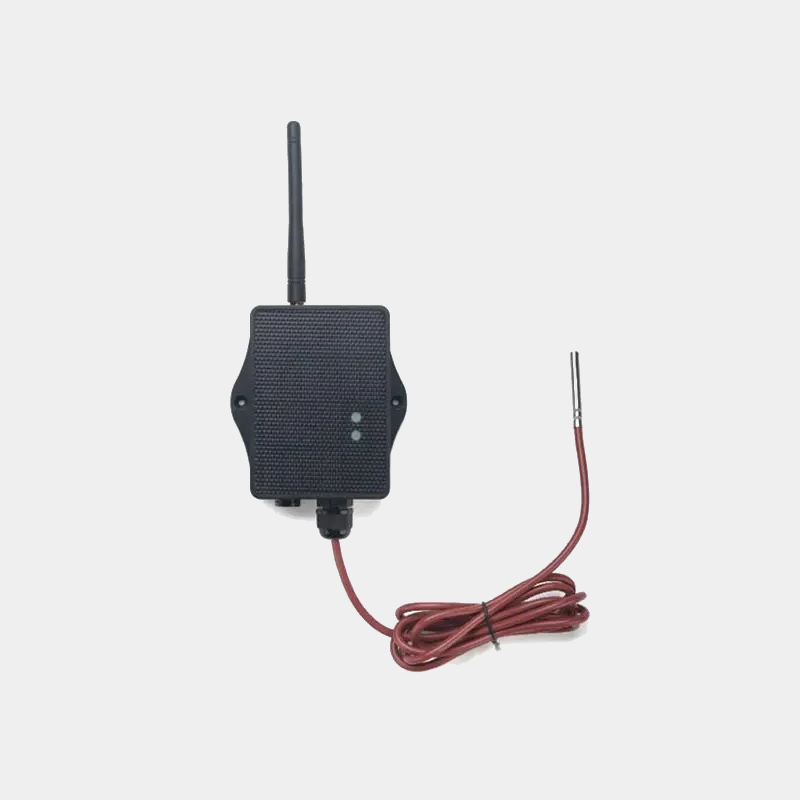

• D20-LS – Panneau solaire + batterie Li-ion rechargeable 3 000 mAh – fonctionnement quasi illimité en extérieur

Caractéristiques techniques

• Marque : Dragino
• Modèles : D20-LB / D20-LB2 / D20-LS
• Capteur : Dallas DS18B20 – 1 sonde externe – câble 2 m
• Plage de mesure : -55 °C à +125 °C – Précision ±0,5 °C (max ±2,0 °C)
• Température de fonctionnement : -40 °C à +85 °C
• Indice de protection : IP66 (étanche poussière + projections d’eau)
• Spécifications LoRa :
  • Bande HF : 862 – 1020 MHz
  • Puissance RF de sortie max : +22 dBm
  • Sensibilité RX : jusqu’à -139 dBm
  • Excellente immunité au blocage
• Alimentation D20-LB / D20-LB2 : Li/SOCl₂ non rechargeable, 8 500 / 19 000 mAh, auto-décharge < 1 %/an @25 °C, courant max continu 130 mA, courant de boost 2 A pendant 1 s
• Alimentation D20-LS : panneau solaire + batterie Li-ion 3 000 mAh rechargeable
• Consommation :
  • Veille : 5 µA @ 3,3 V
  • Transmission LoRa : 125 mA @ 20 dBm – 82 mA @ 14 dBm

Pourquoi choisir le LoRaWAN pour vos capteurs de température ?

La technologie LoRaWAN offre une portée pouvant atteindre plusieurs kilomètres en zone dégagée, sans abonnement opérateur. C’est la solution idéale pour les exploitations agricoles, campus, sites industriels privés, communes et grandes infrastructures, où vous pouvez déployer votre propre passerelle LoRaWAN. Avec son très faible débit et sa consommation minimale, le D20 peut envoyer ses relevés pendant des années sur une seule batterie.

Applications

• Smart agriculture – serres, vergers, élevage, suivi de cultures
• Bâtiments connectés & domotique – HVAC, suivi technique, GTB
• Chaîne logistique & chaîne du froid – entrepôts, frigos, locaux de stockage
• Smart metering – relevés à distance, réseaux de chaleur, eau chaude
• Villes intelligentes – mobilier urbain, supervision urbaine
• Usines intelligentes (Industrie 4.0) – maintenance prédictive, suivi process
• Suivi de température en data centers et locaux techniques

Questions fréquentes (FAQ)

Quelle est la durée de vie de la batterie du D20 LoRaWAN ?

Selon la fréquence d’envoi (uplink) et la version, l’autonomie peut atteindre plusieurs années, notamment avec la batterie 19 000 mAh (D20-LB2). Le D20-LS, alimenté par panneau solaire, offre une durée de fonctionnement quasi illimitée tant que l’ensoleillement est suffisant.

Quelle version choisir : LB, LB2 ou LS ?

D20-LB : meilleur rapport autonomie/prix, parfait pour la majorité des installations. D20-LB2 : autonomie maximale grâce à la batterie 19 000 mAh, idéal pour sites difficiles d’accès. D20-LS : la solution sans entretien batterie, recommandée en extérieur ensoleillé pour un fonctionnement permanent.

Faut-il une passerelle LoRaWAN pour utiliser le D20 ?

Oui. Le D20 transmet ses données via une passerelle LoRaWAN compatible (Dragino, Multitech, Kerlink, etc.) connectée à un serveur réseau LoRaWAN comme The Things Network (TTN), ChirpStack, Actility, Helium ou un réseau privé.

Le D20 résiste-t-il aux conditions extérieures ?

Oui, le boîtier est IP66 et la plage de fonctionnement va de -40 °C à +85 °C. Il est conçu pour rester en extérieur toute l’année.

Peut-on configurer une alarme de température ?

Oui. Le D20 intègre une fonction d’alarme de température permettant de déclencher un envoi immédiat lorsque la valeur dépasse un seuil haut ou bas configurable, en complément des envois périodiques.
