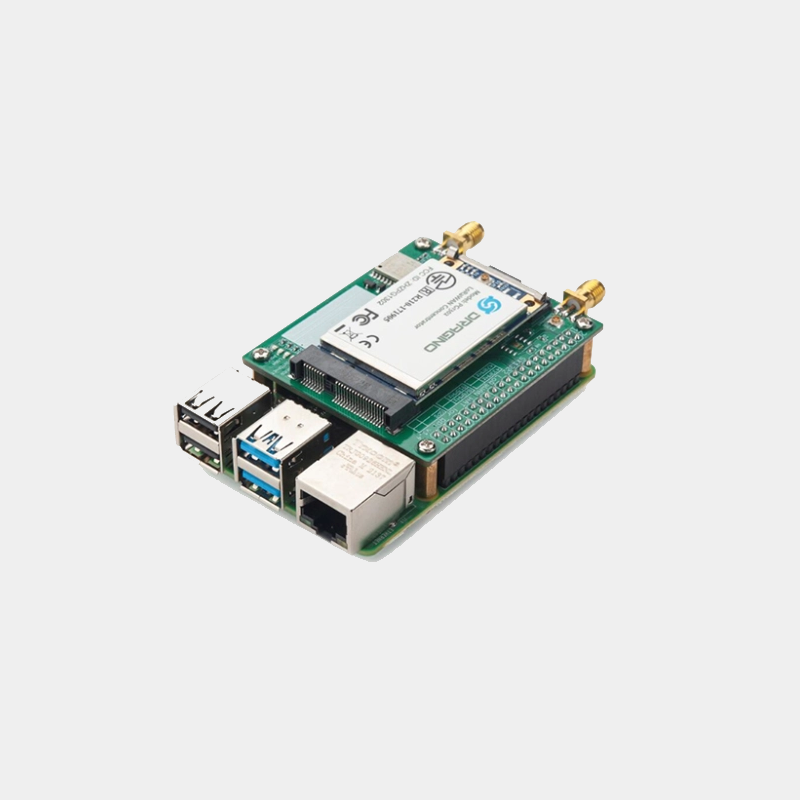

Dragino PG1302 – Concentrateur LoRaWAN multicanal pour Raspberry Pi

Descripción

Le PG1302 est un concentrateur LoRaWAN haute performance conçu pour permettre la réception simultanée de multiples paquets LoRa sur différents canaux et différents facteurs d’étalement. Basé sur la puce Semtech SX1302, ce module fournit une sensibilité allant jusqu’à –140 dBm, ce qui le rend parfaitement adapté aux réseaux longue portée à forte densité de capteurs.

Ce module est pensé pour être intégré dans des applications IoT à grande échelle telles que le smart metering, les smart buildings, les infrastructures industrielles ou agricoles et les réseaux urbains intelligents. Sa capacité à gérer efficacement jusqu’à plusieurs milliers de nœuds dans un même périmètre en fait un choix solide pour les déploiements professionnels.

Architecture et compatibilité

Le PG1302 est parfaitement compatible avec :

• Raspberry Pi 5
• Raspberry Pi 3B / 3B+
• Raspberry Pi 4
• Raspberry Pi Zero
• Tinker Board

La version proposée intègre un convertisseur Mini-PCIe vers Raspberry Pi, facilitant instantanément l’intégration matérielle.

Grâce à l’interface SPI, le module communique directement avec le Raspberry Pi et peut fonctionner avec les distributions LoRaWAN classiques, y compris ChirpStack ou les stacks LoRaWAN précompilées par Dragino.

Performances radio

Le PG1302 repose sur l’architecture SX1302, offrant :

• Sensibilité : –140 dBm
• Hasta 27 dBm en transmission LoRaWAN Max Output
• Support complet des bandes en fonction de la référence choisie :
  • EU868 / IN865
  • US915 / AU915 / AS923 / KR920
  • CN470

Le module supporte plusieurs canaux simultanés, plusieurs SF en parallèle, et permet donc un trafic LoRaWAN dense et fiable, même en région très sollicitée.

Connectique & interfaces

Le module propose une interface complète pour intégration dans des systèmes existants :

• Interfaz SPI pour pilotage LoRa
• Mini-PCIe (alimentation + I/O)
• Connecteur I-PEX dédié à l’antenne LoRa
• Alimentation 5 V – 1 A
• Compatible GPIO via le Raspberry Pi

L’ensemble constitue une solution compacte capable d’être embarquée dans des boîtiers professionnels, industrielles ou maker.

Principales especificaciones técnicas

• Basé sur Semtech SX1302
• Sensibilité jusqu’à –140 dBm
• SPI interface native
• 1 × connecteur I-PEX pour antenne LoRa
• Mini-PCIe pour alimentation + signaux
• Alimentation requise : 5 V / 1 A
• Compatibilité Raspberry Pi 3B / 3B+ / 4 / Zero / 5
• Temperatura de funcionamiento : –40°C à +80°C
• Support des OS Raspberry Pi via images préconfigurées ou drivers LoRaWAN bruts
• Conçu pour réseaux IoT jusqu’à 5000 modules par km²

Enlace a la wiki : https://wiki.dragino.com/xwiki/bin/view/Main/User%20Manual%20for%20All%20Gateway%20models/PG1302/
